线形图

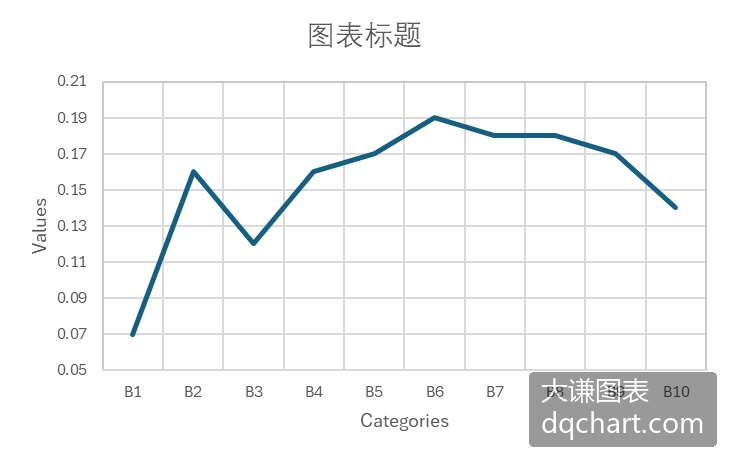

简单线形图

简单线形图用一条折线表示一组数据。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->09 简单线形图->excel.xlsx。选择单元格区域“A2:B11”，单击“插入”功能区中“图表”区内散点图下拉面板中的图标，生成简单线形图。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

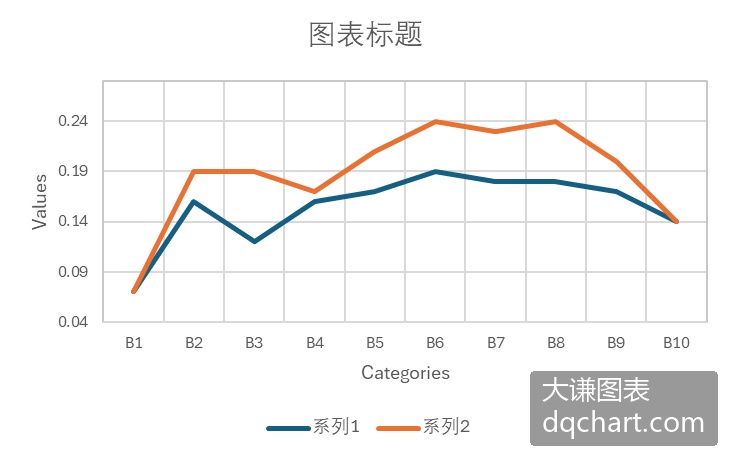

复合线形图

复合线形图用多条折线表现矩阵数据，每一根折线构成一个序列，表现矩阵数据中的一行。不同的折线用不同的颜色、线型或标记进行区分。复合线形图需要添加图例对不同折线所表示的意义进行说明。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->10 复合线形图->excel.xlsx。选择单元格区域“A2:C11”，单击“插入”功能区中“图表”区内散点图下拉面板中的图标，生成简单点图。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

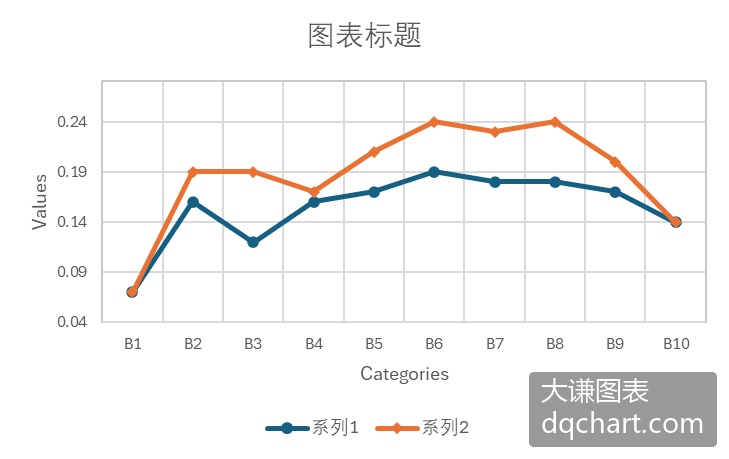

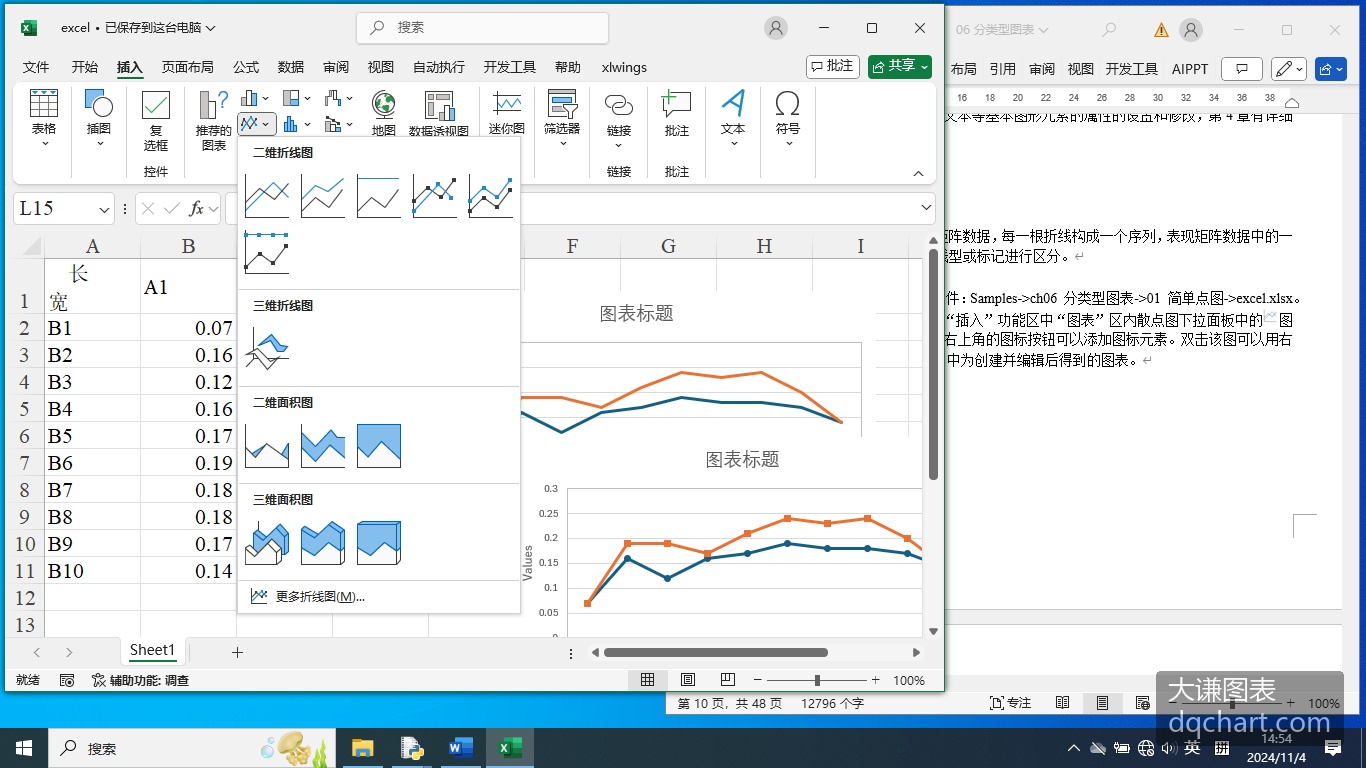

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->11 复合线形图2->excel.xlsx。选择单元格区域“A2:C11”，单击“插入”功能区中“图表”区内散点图下拉面板中的图标，生成带点标记的简单线形图。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

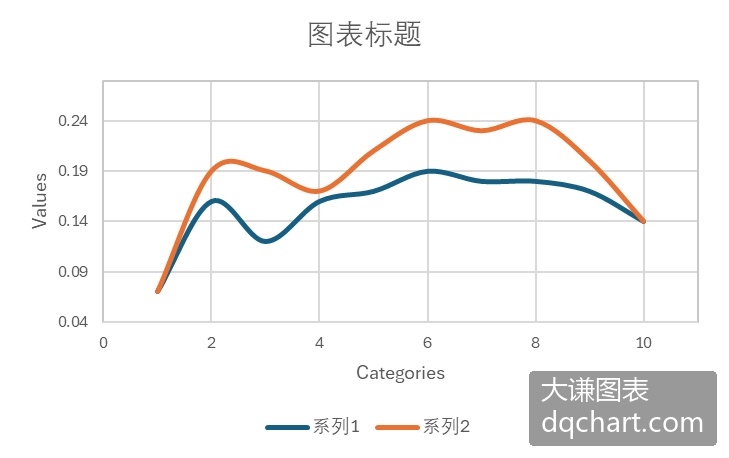

平滑线形图

将绘图数据进行样条插值平滑处理后绘制线形图，图中的线条平滑，不再是折线，该图表称为平滑线形图。Excel中不需要自己平滑数据，可以直接生成平滑线形图。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->12 平滑线形图->excel.xlsx。选择单元格区域“A2:C11”，单击“插入”功能区中“图表”区内散点图下拉面板中的图标，生成简单点图。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

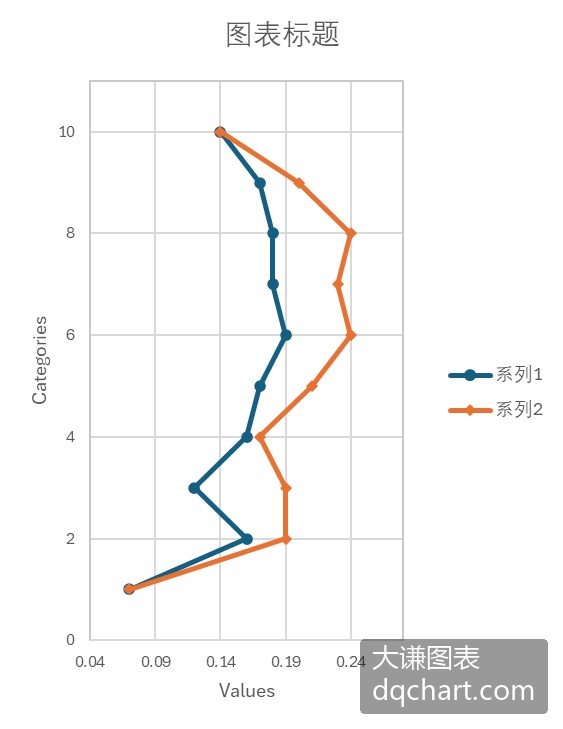

纵向线形图

交换普通线形图的横轴和纵轴，得到纵向线形图。纵向线形图的纵轴为分类轴，横轴为数值轴。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->13 纵向线形图->excel.xlsx。选择单元格区域“C2:D11”，单击“插入”功能区中“图表”区内散点图下拉面板中的图标，生成带点标记的简单线形图。使用3.1.4小节介绍的操作，将X轴系列值设置为单元格区域B2:B11，将Y轴系列值设置为单元格区域D2:D11，添加第2个序列。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

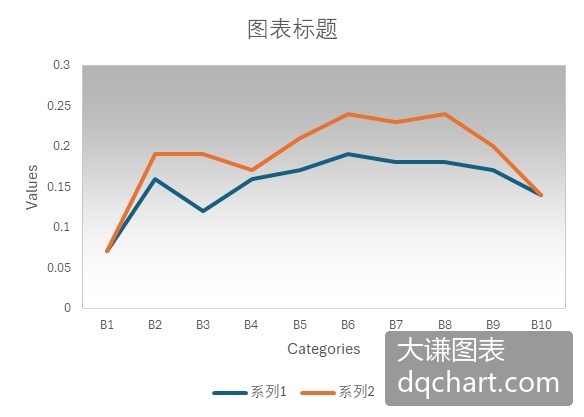

线形图+渐变色背景

如果觉得线形图有点单调，可以给线形图添加背景色。给图表添加背景色，将绘图区用单色或渐变色填充即可。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->14 线形图+渐变色背景->excel.xlsx。参照3.2.2小节创建复合线形图。双击图表绘图区，在右侧弹出的面板中，在“填充”区域选择“渐变填充”单选钮并设置颜色，单击图表，用右上角的图标按钮可以添加图表元素。下图中为创建并编辑后得到的图表。

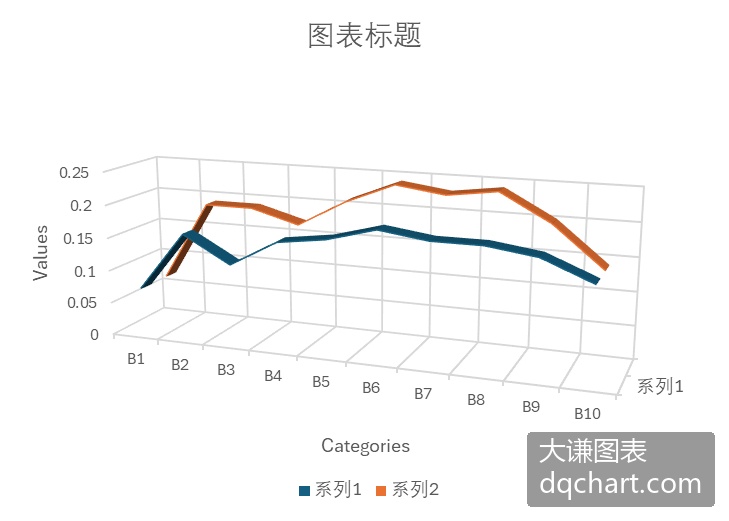

带形图

可以用带形图形元素在三维坐标系中表现一维数组或多个一维数组的数据。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->15 带形图->excel.xlsx。选择单元格区域“A2:B11”，单击“插入”功能区中“图表”区内散点图下拉面板中的图标，生成简单点图。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。
