散点图

本页目录

散点图是常见的统计图表，图中散点的坐标用两个或三个数值型变量定义。如果有多个分组，可以用不同颜色、类型、大小的标记进行区分，或者分面表示。散点图可以用于探查变量之间的相关关系。

二维散点图

二维散点图常用于原始数据的探查和描述，或者查看两个数值型变量的相关关系。残差散点图常用于判断回归分析等统计分析的效果好坏。本小节介绍二维简单散点图和复合散点图的绘制。

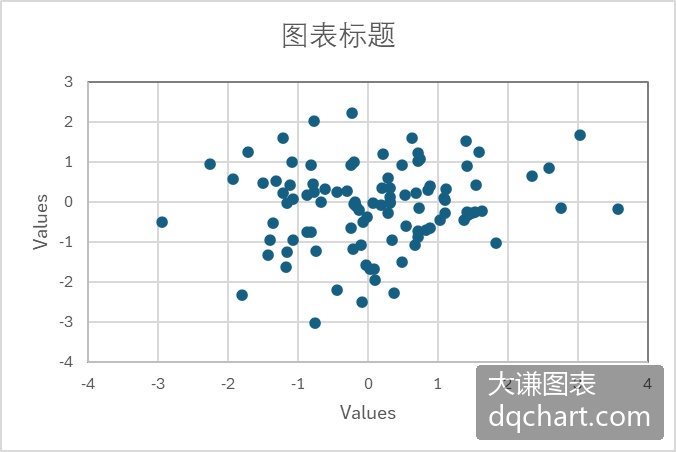

简单散点图如下图所示。绘制简单散点图需要指定两组数据，一组数据表示数据点的x坐标，另外一组数据表示数据点的y坐标。

Document Image
\[\]
用Excel可以直接绘制二维散点图。按照路径打开资源包中的Excel文件：Samples->ch04

用Excel可以直接绘制二维散点图。按照路径打开资源包中的Excel文件：Samples->ch04 数值型图表->13 二维散点图->excel.xlsx，选择单元格区域“A1:B100”，在“插入”功能区单击“图表”块中创建散点图的Inline Image按钮，生成散点图。双击它，利用右侧显示的控件修改图表的属性，效果如下图所示。

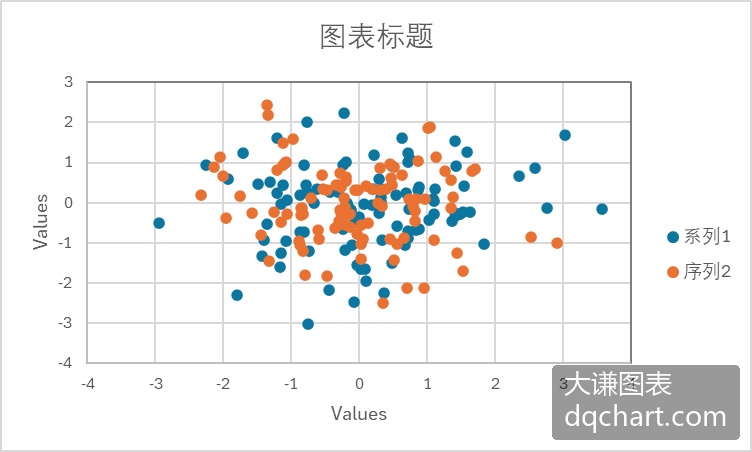

复合散点图如下图所示，图中用多组简单散点图表示多组数据。绘制复合散点图需要为每组简单散点图指定两组数据，一组数据表示数据点的x坐标，另外一组数据表示数据点的y坐标。

Document Image
\[\]
用Excel可以直接绘制二维散点图。按照路径打开资源包中的Excel文件：Samples->ch04

用Excel可以直接绘制二维散点图。按照路径打开资源包中的Excel文件：Samples->ch04 数值型图表->14 二维复合散点图->excel.xlsx，选择单元格区域“A1:B100”，在“插入”功能区单击“图表”块中创建散点图的Inline Image按钮，生成散点图。

用鼠标右键单击一个点，单击“选择数据…”，弹出“选择数据源”对话框，单击左侧的“添加”按钮，切换到“编辑数据系列”对话框。用鼠标单击“X轴系列值”文本框，选择“C1:C100”单元格区域；用鼠标删除“Y轴系列值”文本框中的内容，选择“D1:D100”单元格区域。单击“确定”按钮。再单击“确定”按钮，生成复合散点图。双击它，利用右侧显示的控件修改图表的属性，效果如下图所示。
