点图

本页目录

点图用一组或多组点表示向量或矩阵定义的数据。点图有一个坐标轴表示分类数据，可以是横轴，也可以是纵轴。横轴为分类轴时称为点图，纵轴为分类轴时常称为滑珠图。后面介绍的散点图也是用点集表示点数据，但它的横轴和纵轴都是数值轴，两种图的作用也完全不同。点图的特点是简洁明了。

简单点图

简单点图用孤立的点表示向量定义的数据。可以设置和修改点的标记类型、颜色和大小等属性。Excel中通过绘制点线图并隐藏折线，或者绘制散点图，或者逐个绘制点都可以实现点图的绘制。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->01 简单点图->exc

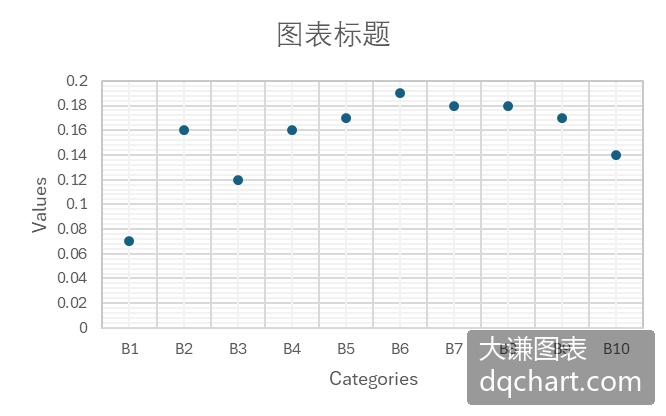

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->01 简单点图->excel.xlsx。选择单元格区域“A2:B11”，单击“插入”功能区中“图表”区内散点图下拉面板中的Inline Image图标，生成简单点图。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

Document Image
\[\]

复合点图

复合点图用多组不同颜色的点图表示多组分类数据。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->02 复合点图->exc

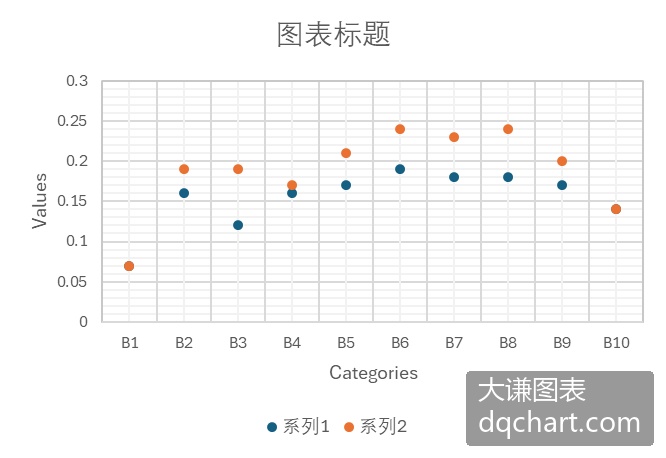

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->02 复合点图->excel.xlsx。选择单元格区域“A2:C11”，单击“插入”功能区中“图表”区内散点图下拉面板中的Inline Image图标，生成复合点图。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

Document Image
\[\]

滑珠图

滑珠图实际上是交换x轴和y轴后的点图。此时y轴变成了分类轴，x轴变成了数值轴。简单滑珠图用一组点表现一组数据。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->03 滑珠图->exce

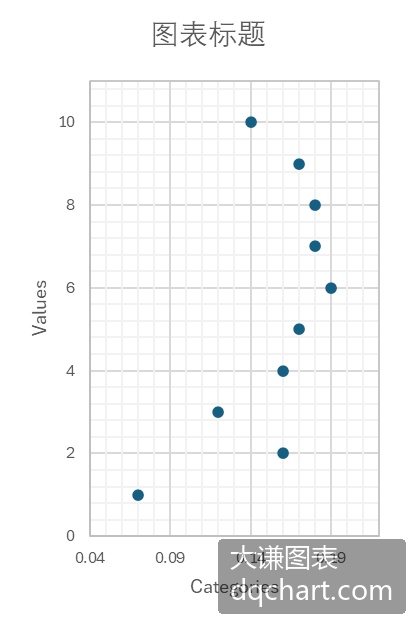

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->03 滑珠图->excel.xlsx。选择单元格区域“B2:C11”，单击“插入”功能区中“图表”区内散点图下拉面板中的Inline Image图标，生成滑珠图。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

Document Image
\[\]

复合滑珠图

复合滑珠图用多组滑珠表示多组分类数据，y轴是分类轴，x轴是数值轴。复合点图需要添加图例对各组点所表示的意义进行说明。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->04 复合滑珠图->ex

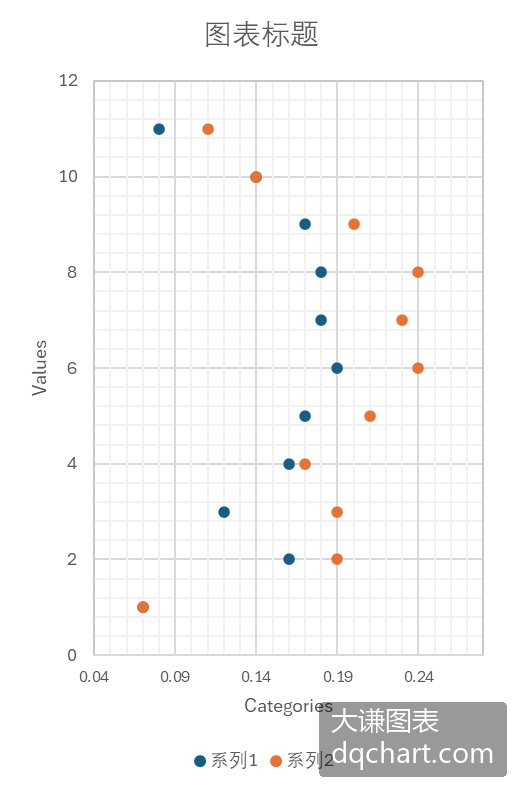

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->04 复合滑珠图->excel.xlsx。选择单元格区域“B2:C12”，单击“插入”功能区中“图表”区内散点图下拉面板中的Inline Image图标，生成简单滑珠图。用鼠标右键单击滑珠图中一个点，在弹出的菜单中单击“选择数据…”选项，在对话框中单击“添加”按钮。在新弹出的对话框中，将鼠标光标放在“X轴系列值”文本框中，在工作表中选择单元格区域C2:C12，将鼠标光标放在“Y轴系列值”文本框中，在工作表中选择单元格区域D2:D12，单击“确定”按钮。再单击“确定”按钮，绘制复合滑珠图。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

Document Image
\[\]

分区滑珠图

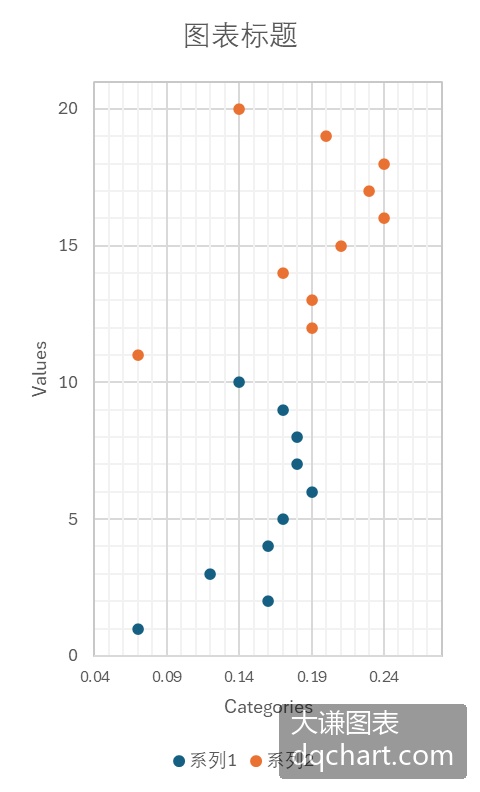

分区滑珠图将同一序列的滑珠绘在同一个分区，如下图所示，图中共有2个分区。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->05 分区滑珠图->ex

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->05 分区滑珠图->excel.xlsx。选择单元格区域“B2:C11”，单击“插入”功能区中“图表”区内散点图下拉面板中的Inline Image图标，生成简单滑珠图。使用3.1.4小节介绍的操作，将Y轴系列值修改为单元格区域D2:D11，确定后得到第1个序列。添加序列，将单元格区域C2:C11作为X轴系列值，单元格区域E2:E11作为Y轴系列值，生成第2个序列。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

Document Image
\[\]

哑铃图

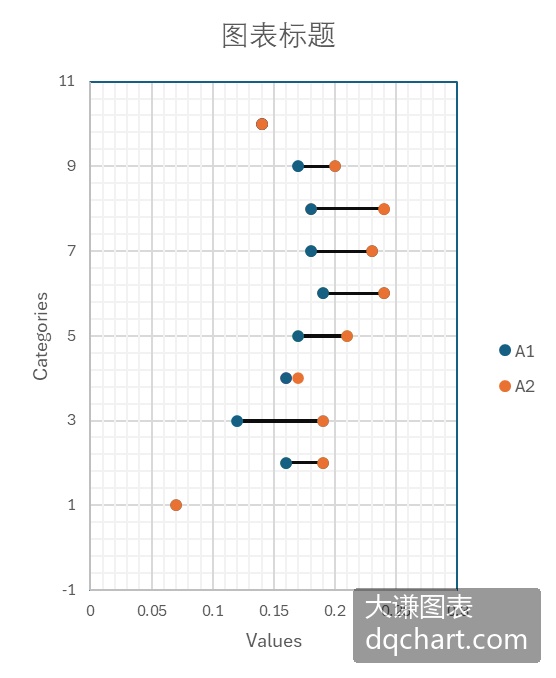

哑铃图如下图所示，将有2个序列的复合滑珠图中同一个分组的滑珠用直线段连接，就是哑铃图。该图形如一组哑铃，故而得名。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->06 哑铃图->excel.xlsx。首先参照3.1.4小节创建复合滑珠图，然后逐一添加每个分组中两个点的连线。

用鼠标右键单击滑珠图中一个点，在弹出的菜单中单击“选择数据…”选项，在对话框中单击“添加”按钮。在新弹出的对话框中，将鼠标光标放在“X轴系列值”文本框中，在工作表中选择单元格区域E4:E5，将鼠标光标放在“Y轴系列值”文本框中，在工作表中选择单元格区域F4:F5，单击“确定”按钮。重复以上操作，取E列和F列中的数据，绘制完所有连线，得到哑铃图。

单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

Document Image
\[\]

火柴杆图

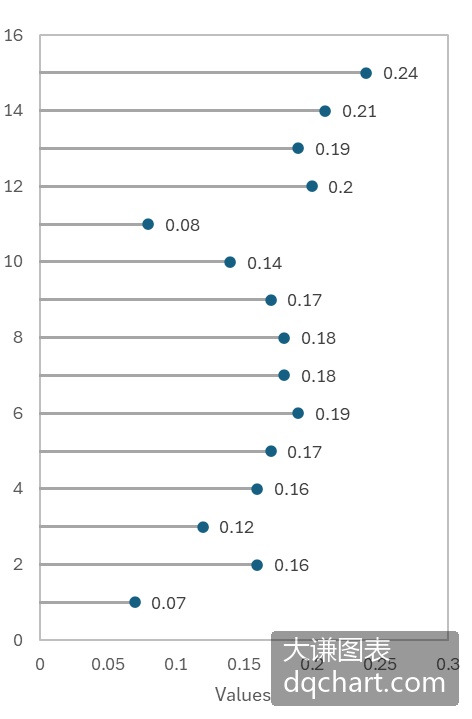

火柴杆图在点图的基础上添加数据点到坐标轴的垂线。如果垂线是点到x轴的垂线，则火柴杆图是垂直的；如果垂线是点到y轴的垂线，则火柴杆图是水平的，如下图所示。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->07 火柴杆图->excel.xlsx。参照3.1.3小节创建滑珠图，参照3.1.6小节用E列和F列的数据绘制火柴杆。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表。

Document Image
\[\]

棒棒糖图

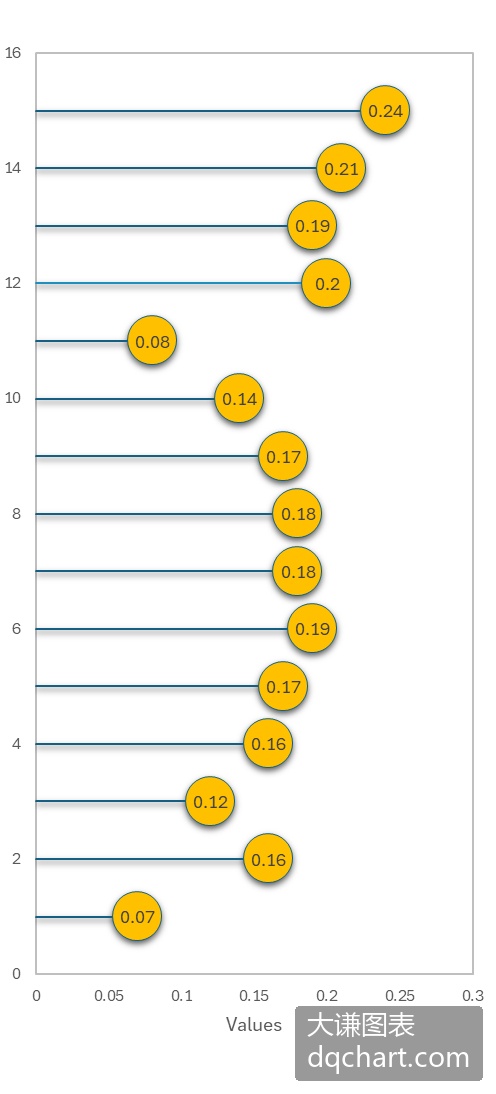

棒棒糖图与火柴杆图的区别在于前者的圆形点标记更大，而且常常将数据标签放在标记内部，如下图所示。

按照下面的路径打开Excel文件：Samples->ch03 分类型图表->08 棒棒糖图->excel.xlsx。参照3.1.3小节创建滑珠图，参照3.1.6小节用E列和F列的数据绘制棒棒。单击图表，用右上角的图标按钮可以添加图表元素。双击该图可以用右侧面板中的控件进行编辑。下图中为创建并编辑后得到的图表，该图使用了Excel内置样式。

Document Image
\[\]
