“创建二维柱状图”对话框

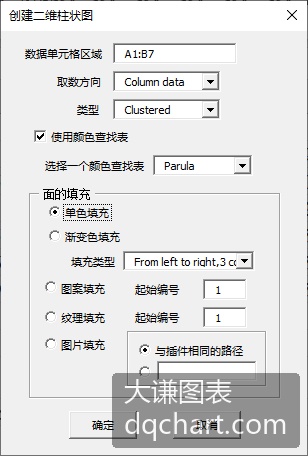

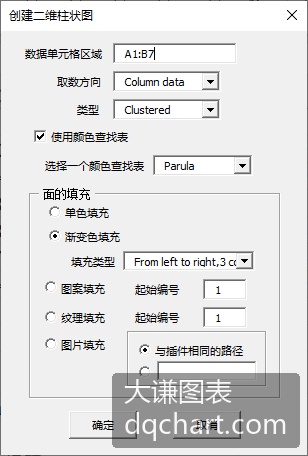

“创建二维柱状图”对话框如下所示：
控件含义如下：
数据单元格区域：包含图表数据的单元格区域。
取数方向：可以使用行数据或列数据。
类型：选择柱状图的类型，包括簇状柱状图、堆叠柱状图和 100% 堆叠柱状图。
使用颜色查找表：是否使用颜色查找表。
选择一个颜色查找表：指定一种颜色查找表。
单色填充：用单一颜色填充条形。
渐变色填充：用渐变颜色填充条形，在“填充类型”组合框中选择渐变类型。
图案填充：用图案填充条形，在下面的“起始索引”字段中输入图案索引。数字与条形数或系列数之和应小于或等于 54。
纹理填充：用预定义纹理填充条形，在下面的“起始索引”字段中输入纹理索引。数字与条形数或系列数之和应小于或等于 24。
图片填充：用给定图片填充条形。首先，将您的图像文件包含在“pic”目录中，图像名称应为“pic1.jpg”、“pic2.jpg”、“pic3.jpg”等。然后将“pic”目录设置在与 xlChart+ 插件相同的目录中，或设置在自定义目录中。选择“相同路径”选项按钮，或选择第二个选项按钮并输入自定义目录。

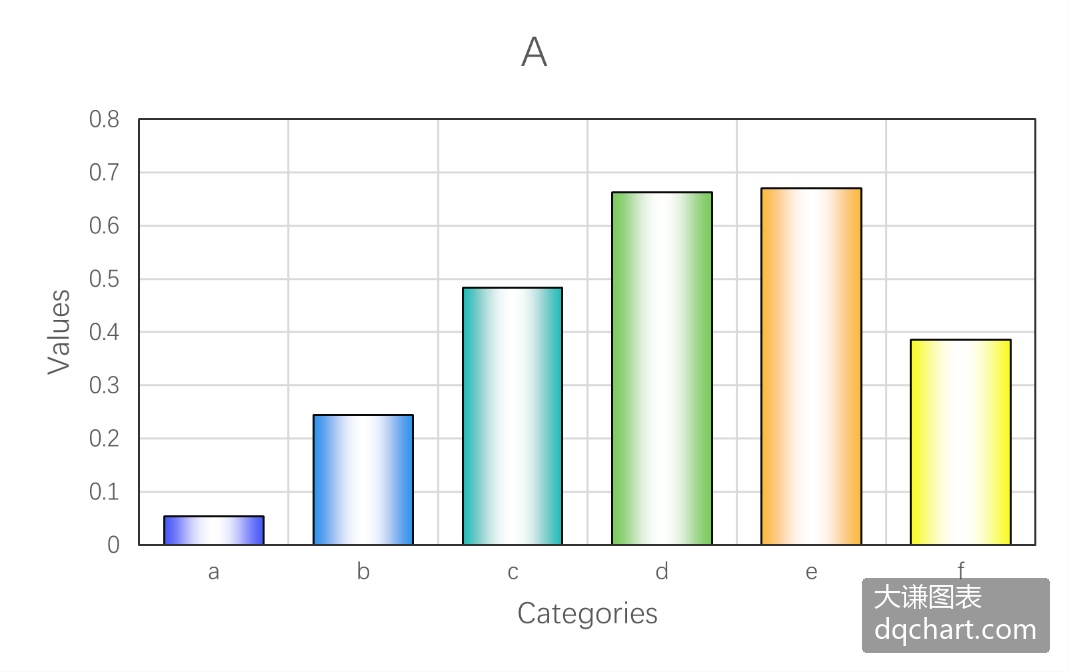

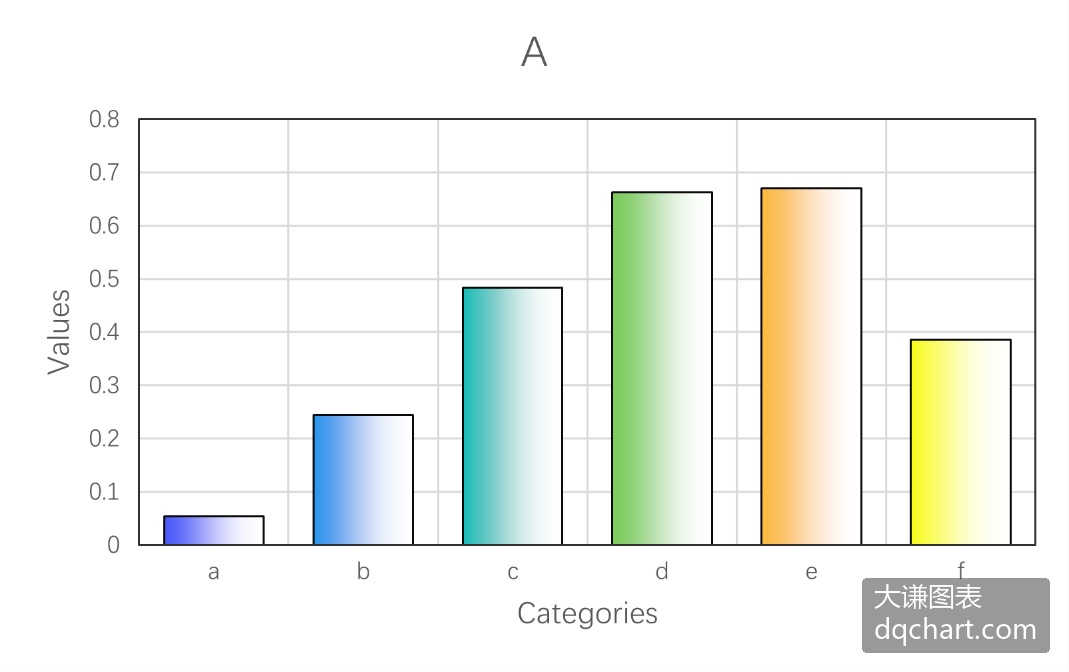

渐变颜色填充的简单柱状图

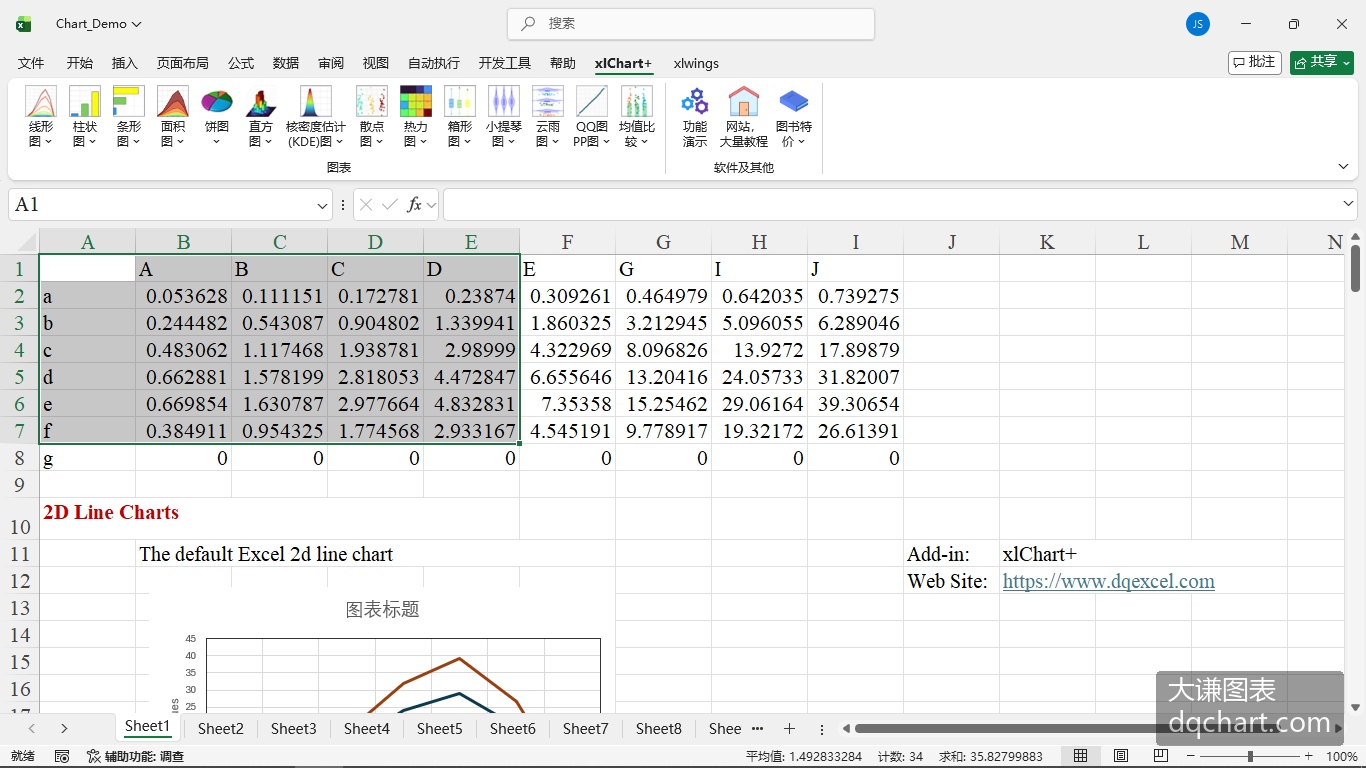

在工作表中选择数据。
单击 xlChart+ 功能区中的
按钮，然后单击“二维复合(简单)柱状图”项以打开“创建二维柱状图”对话框。
单击“确定”按钮，创建如下所示柱状图。
在“填充类型”组合框中选择第一项，单击“确定”按钮。
在“填充类型”组合框中选择第二项，单击“确定”按钮。

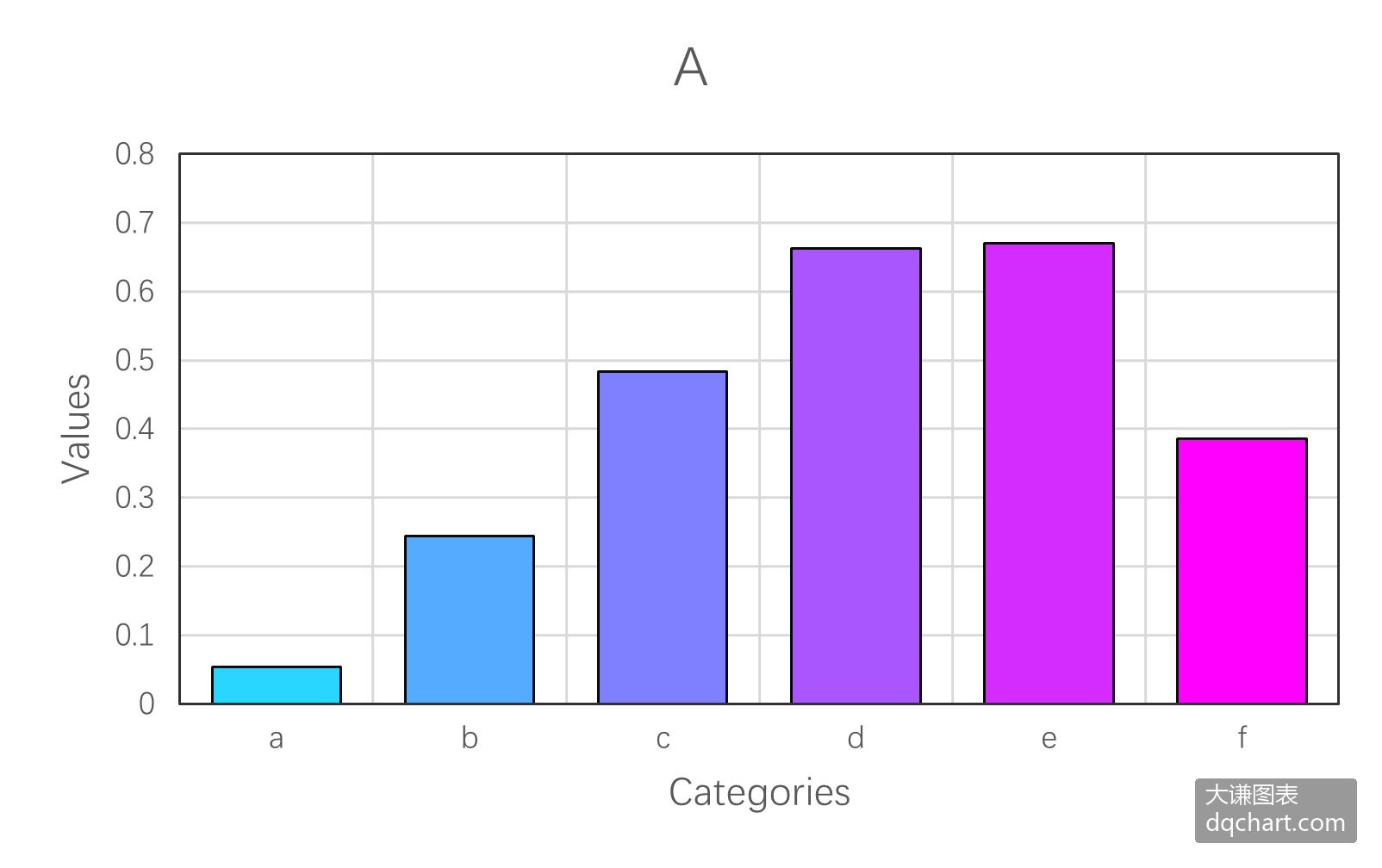

多色简单柱状图
单击 xlChart+ 功能区中的
按钮，然后单击“二维复合(简单)柱状图”项以打开“创建二维柱状图”对话框。选择“纯色填充”选项按钮，
单击“确定”按钮，创建如下所示柱状图。
在“选择颜色查找表”组合框中选择“Turbo”项，单击“确定”按钮。
在“选择颜色查找表”组合框中选择 Cool 项，单击“确定”按钮。

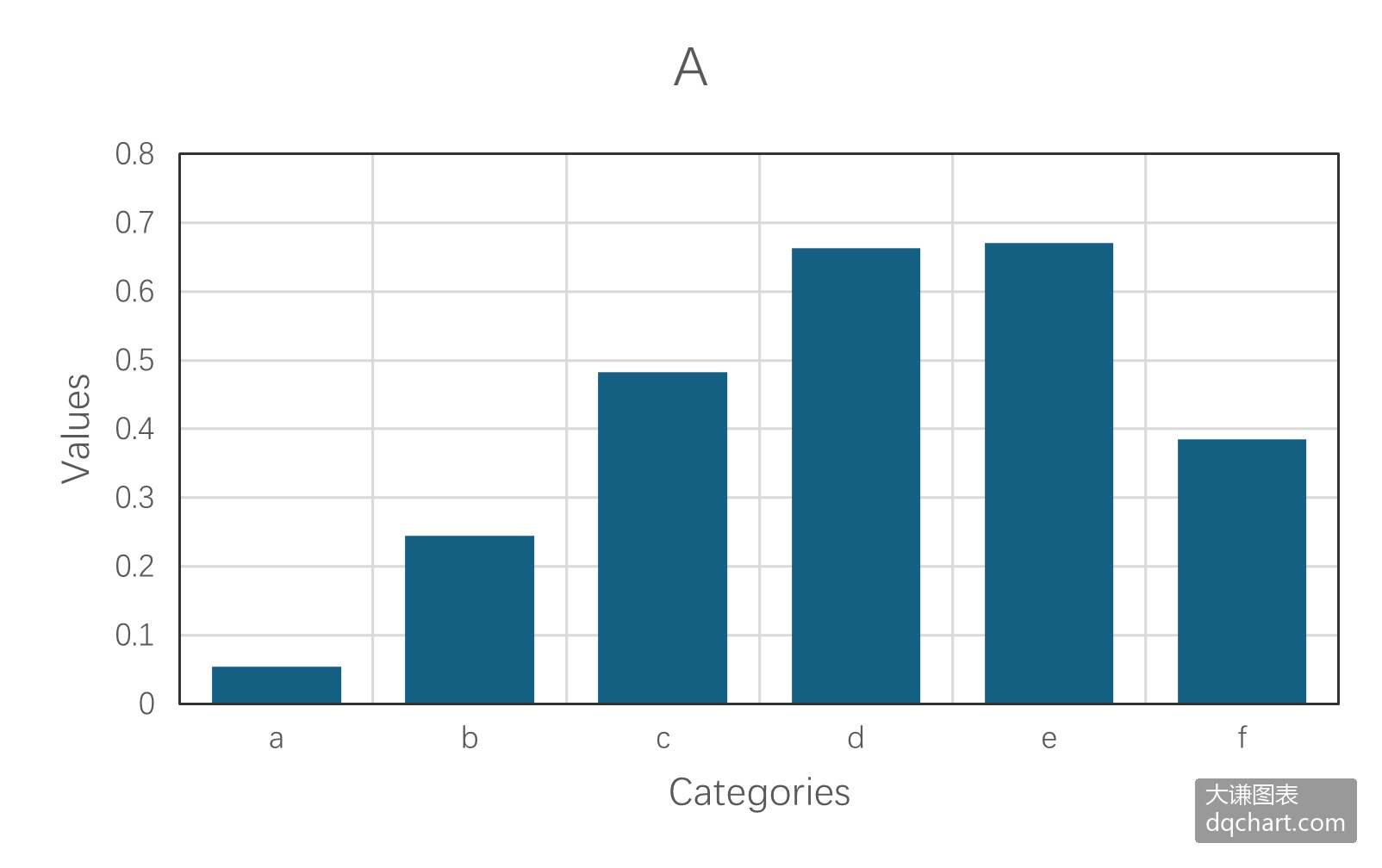

取消勾选“使用颜色查找表”复选框，单击“确定”按钮，获得默认的 Excel 柱状图。
图案填充的简单柱状图
可以用内置图案填充柱面。在“创建二维柱状图”对话框中选择“图案填充”选项按钮，
单击“确定”按钮，创建如下所示柱状图。

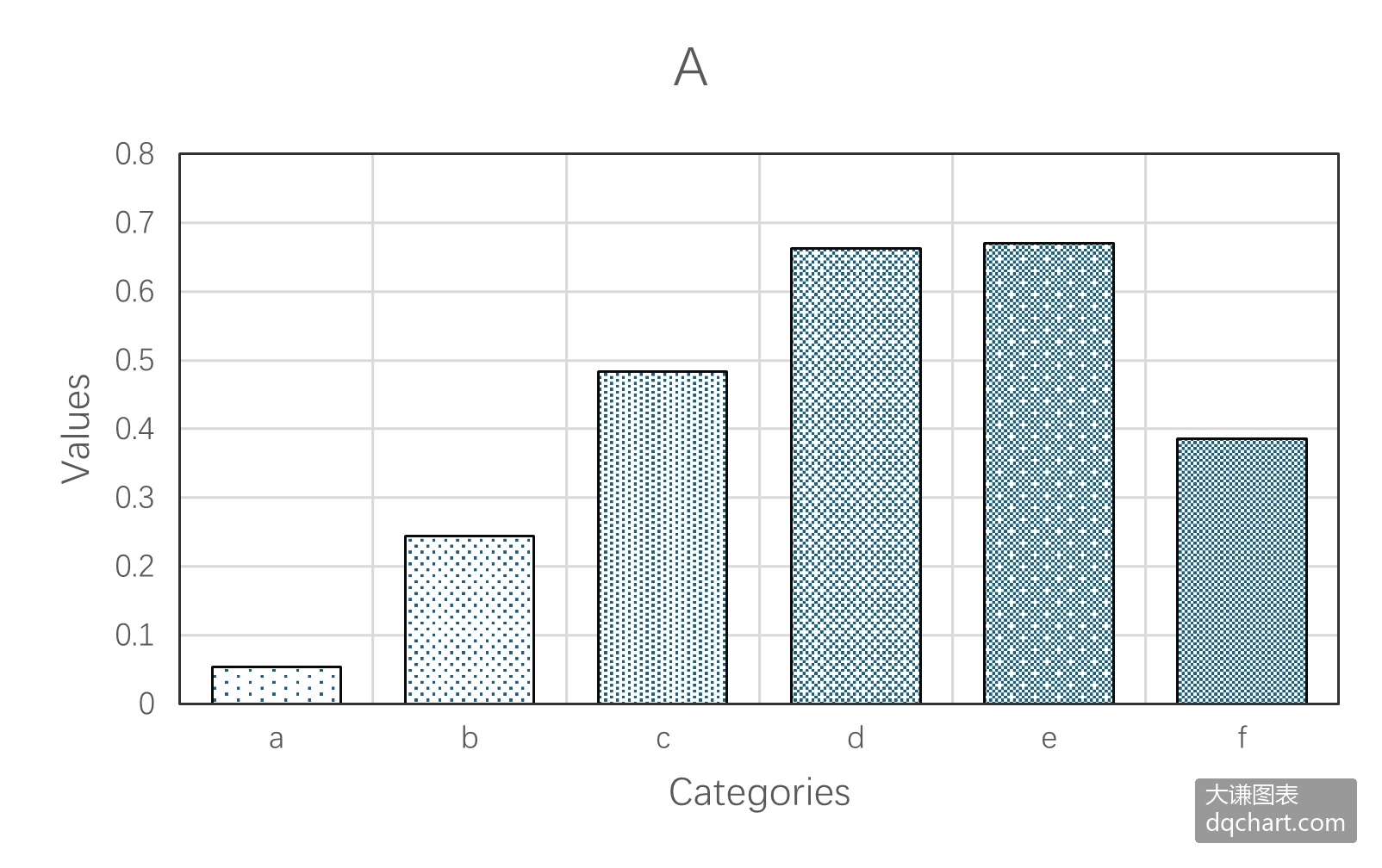

在“起始索引”字段中输入 10，单击“确定”按钮。
在“起始索引”字段中输入 20，单击“确定”按钮。
注意，“起始索引”中的数字与条形数之和应小于或等于 54。
纹理填充的简单柱状图

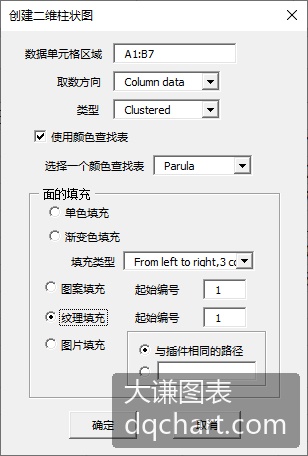

您可以用内置纹理填充柱面。在“创建柱状图”对话框中选择“纹理填充”选项按钮
单击“确定”按钮。
在“起始索引”字段中输入 10，单击“确定”按钮。
注意，“起始索引”中的数字与条形数之和应小于或等于 24。
图片填充的简单柱状图
可以用指定图片填充柱面。图像需要命名为 pic1、pic2、pic3 等（不是 pic01、pic02 等）。这些图像文件应放在 pic 目录中，该目录应位于与插件相同的路径或自定义路径中。
在“创建二维柱状图”对话框中选择“图片填充”选项按钮
单击“确定”按钮。
要使用自定义路径（例如 D 盘）中的 pic 目录，请在第二个选项按钮后的文本框中指定路径，例如“d:\pic\”：
复合柱状图
在工作表中选择多列数据
在工作表中选择数据。单击 xlChart+ 功能区中的按钮，然后单击“二维复合(简单)柱状图”项以打开“创建二维柱状图”对话框。
单击“确定”按钮。

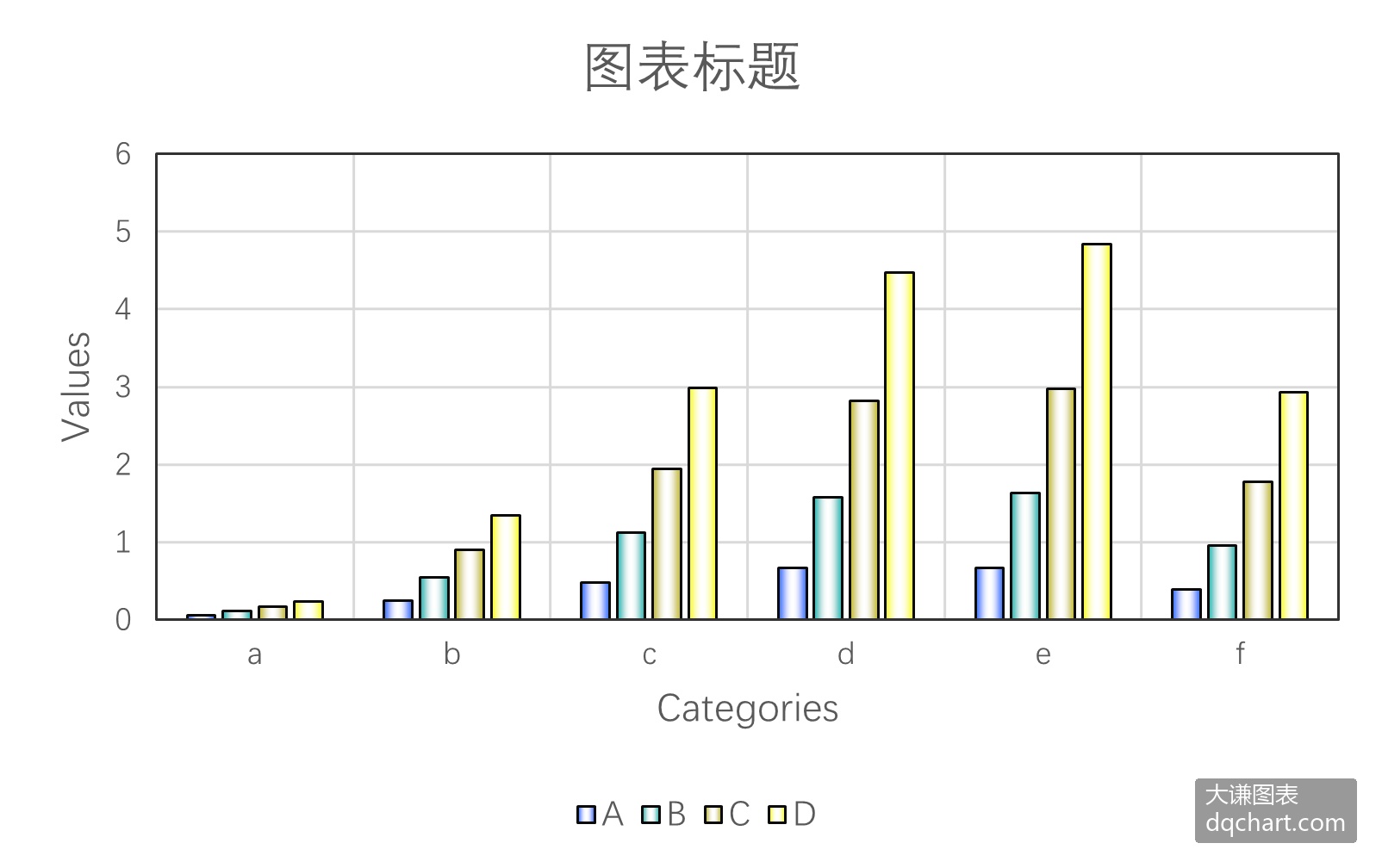

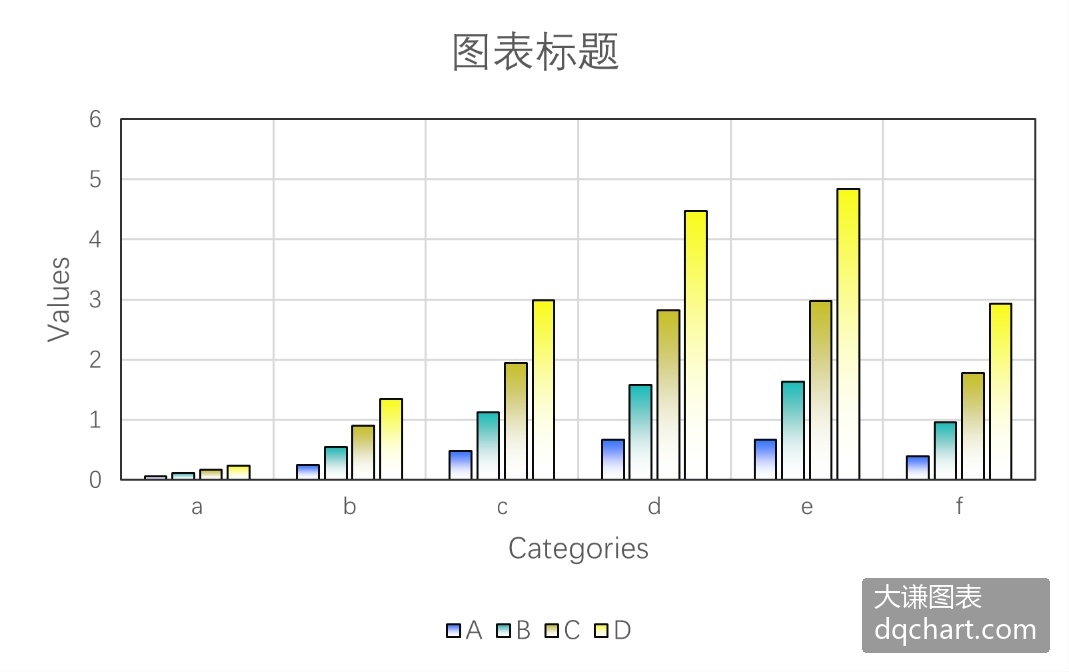

在“填充类型”组合框中选择第一项，单击“确定”按钮。
在“填充类型”组合框中选择第二项，单击“确定”按钮。

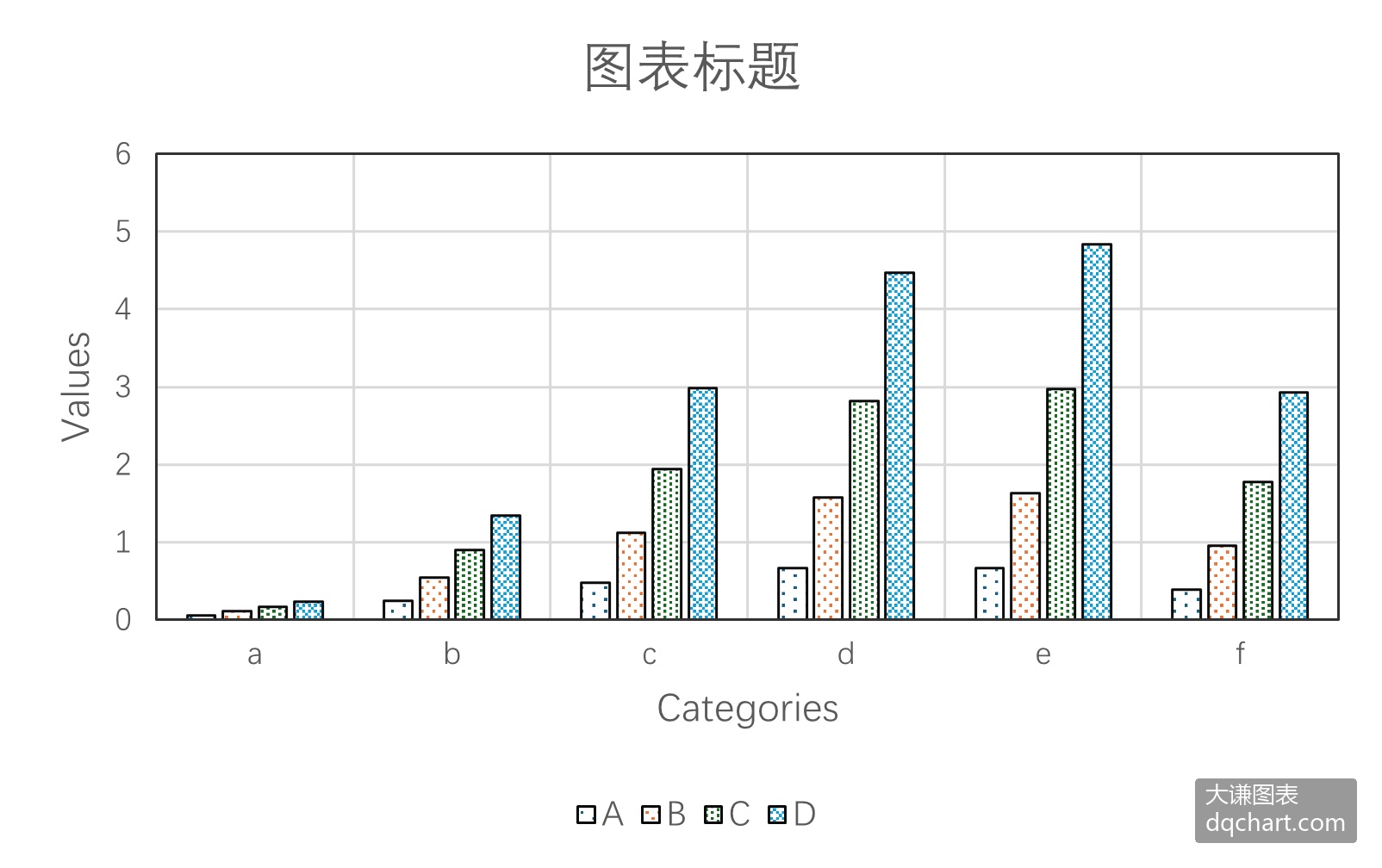

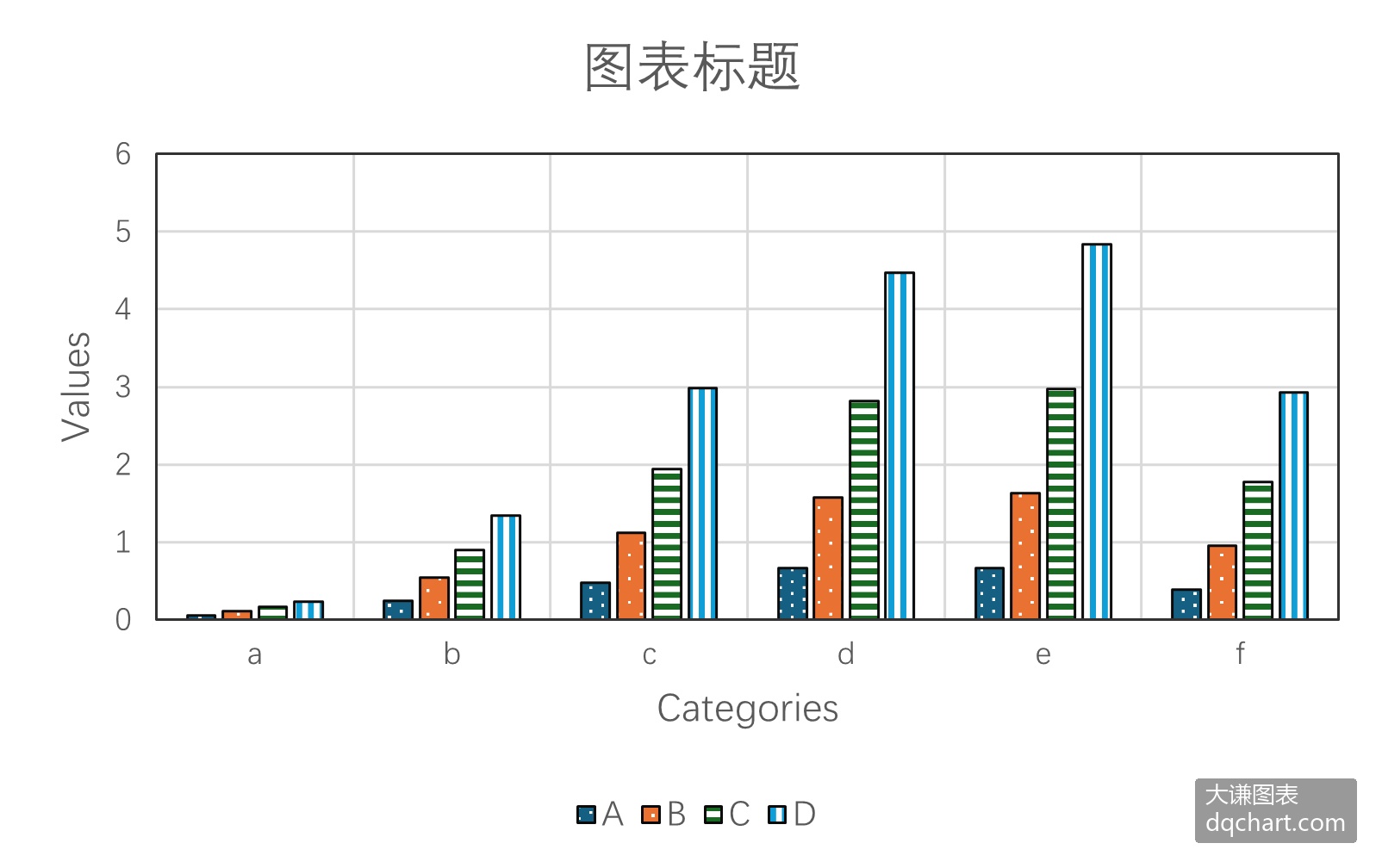

图案填充：

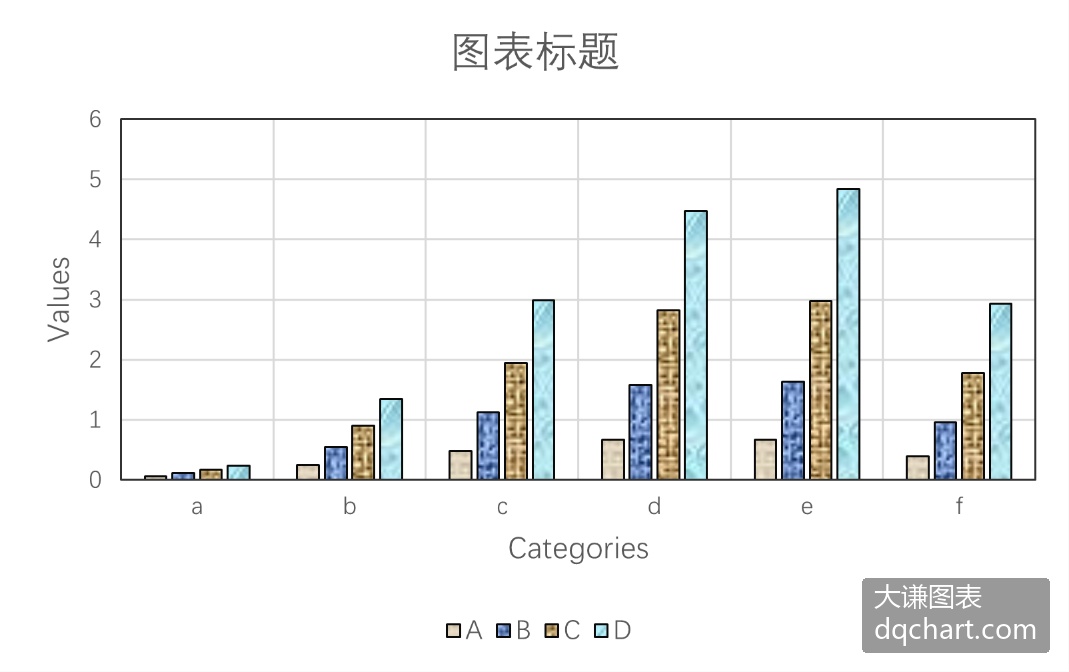

纹理填充：
图片填充：

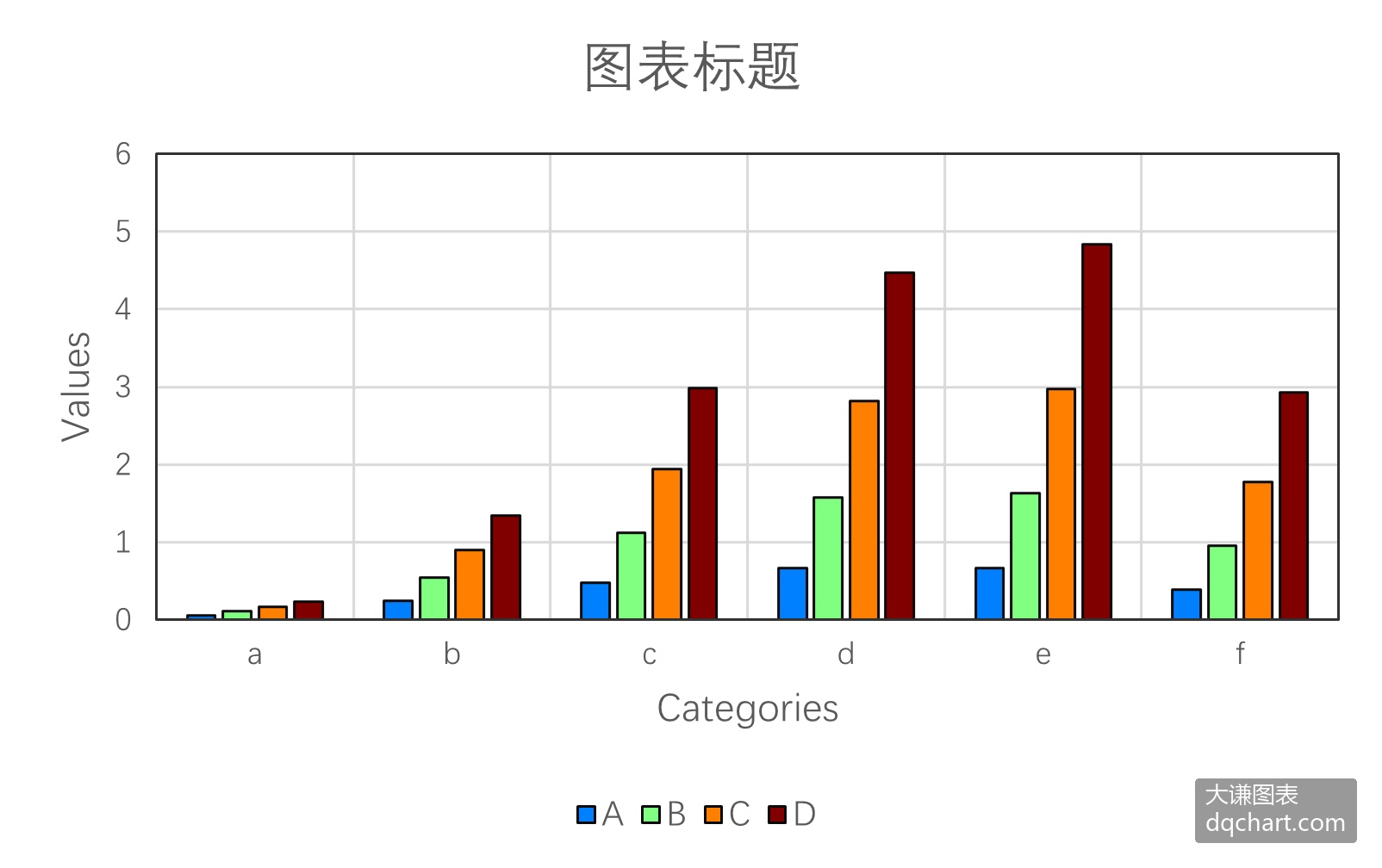

选择“纯色填充”选项按钮，使用列数据绘图，自定义配色方案 1：

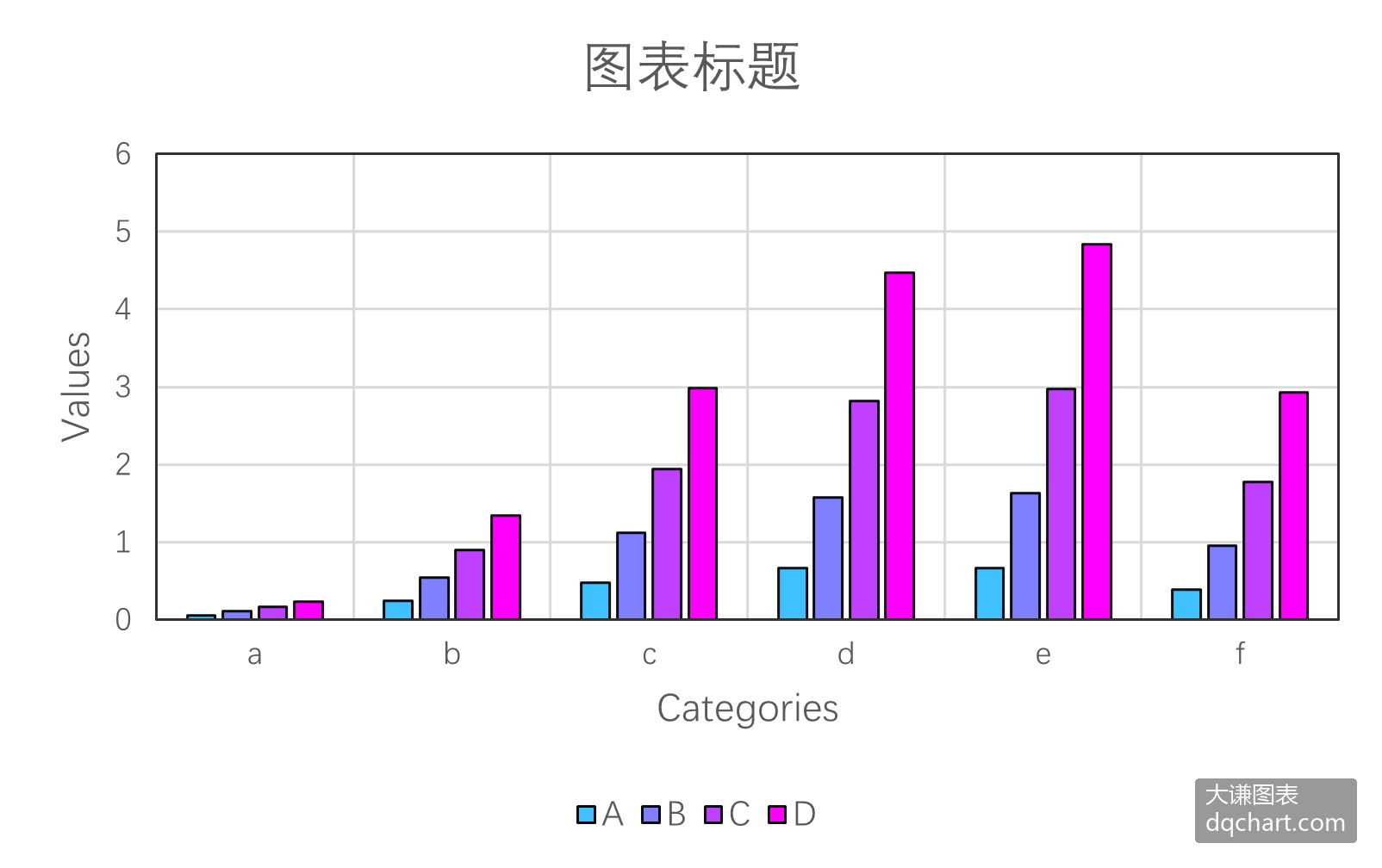

自定义配色方案 2：
自定义配色方案 5：
自定义配色方案 15：
取消勾选“使用颜色查找表”复选框，使用默认的 Excel 配色方案绘图：

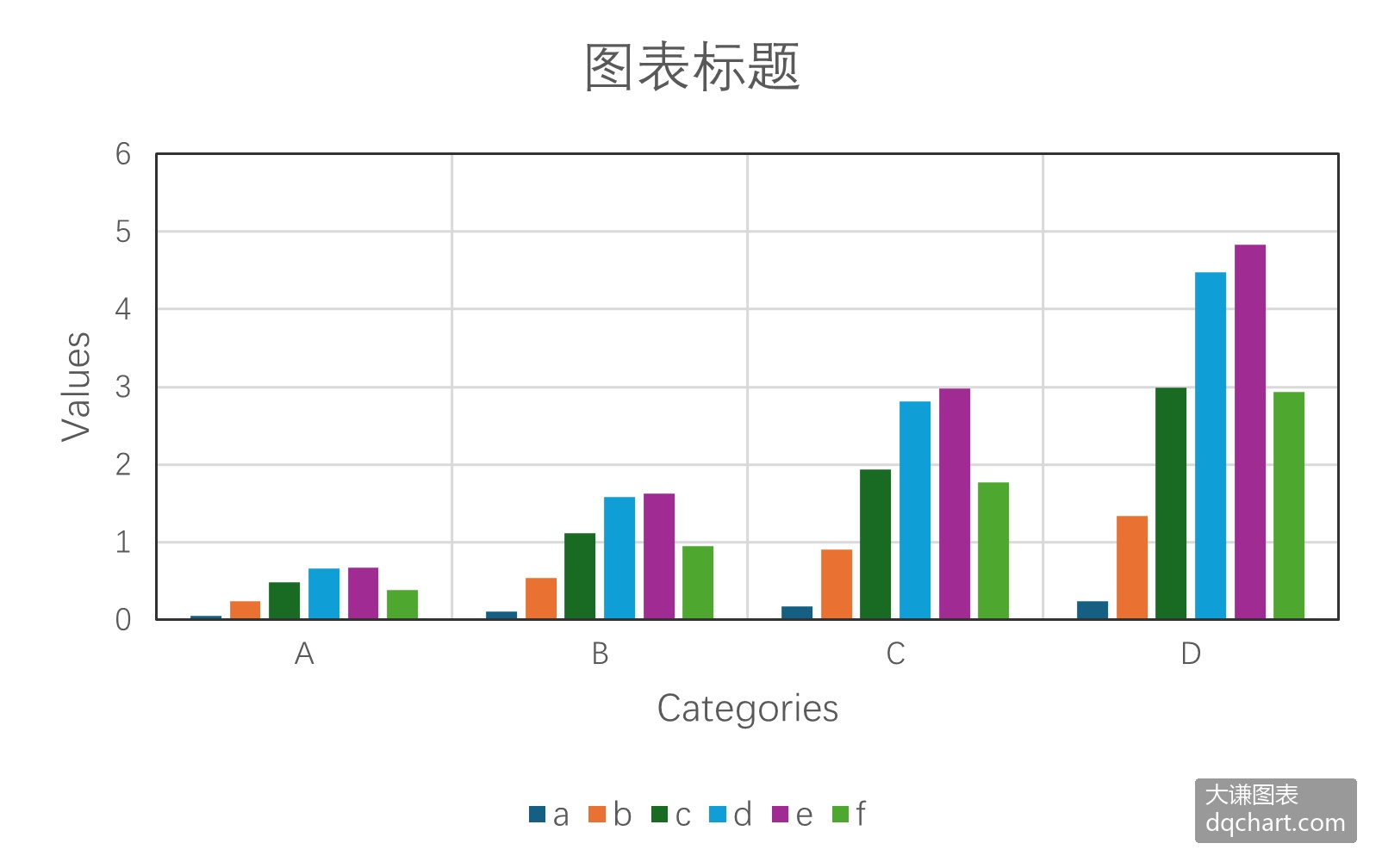

使用行数据绘图：
堆叠柱状图
单击 xlChart+ 功能区中的
按钮，然后单击“二维堆叠柱状图”项以打开“创建二维柱状图”对话框。

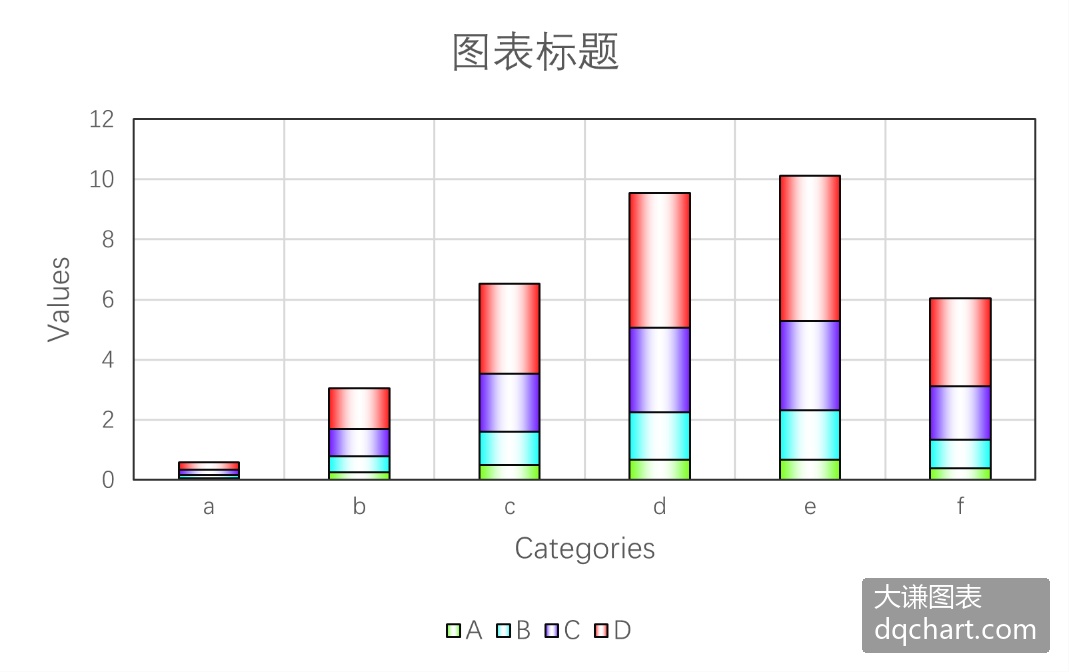

单击“确定”按钮。

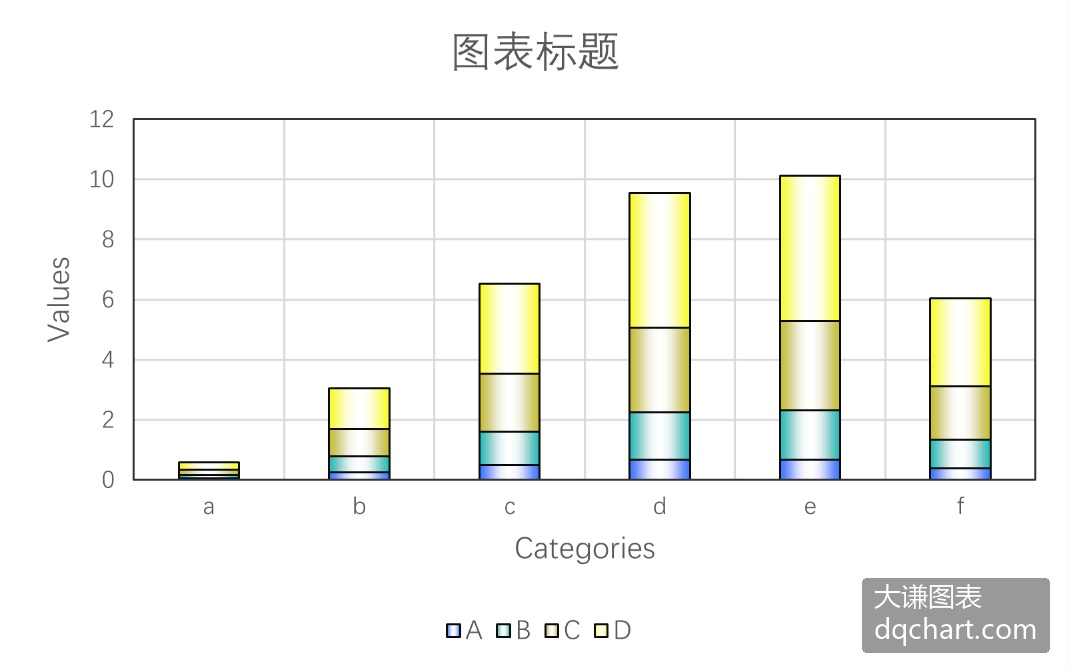

使用 HSV 颜色查找表。

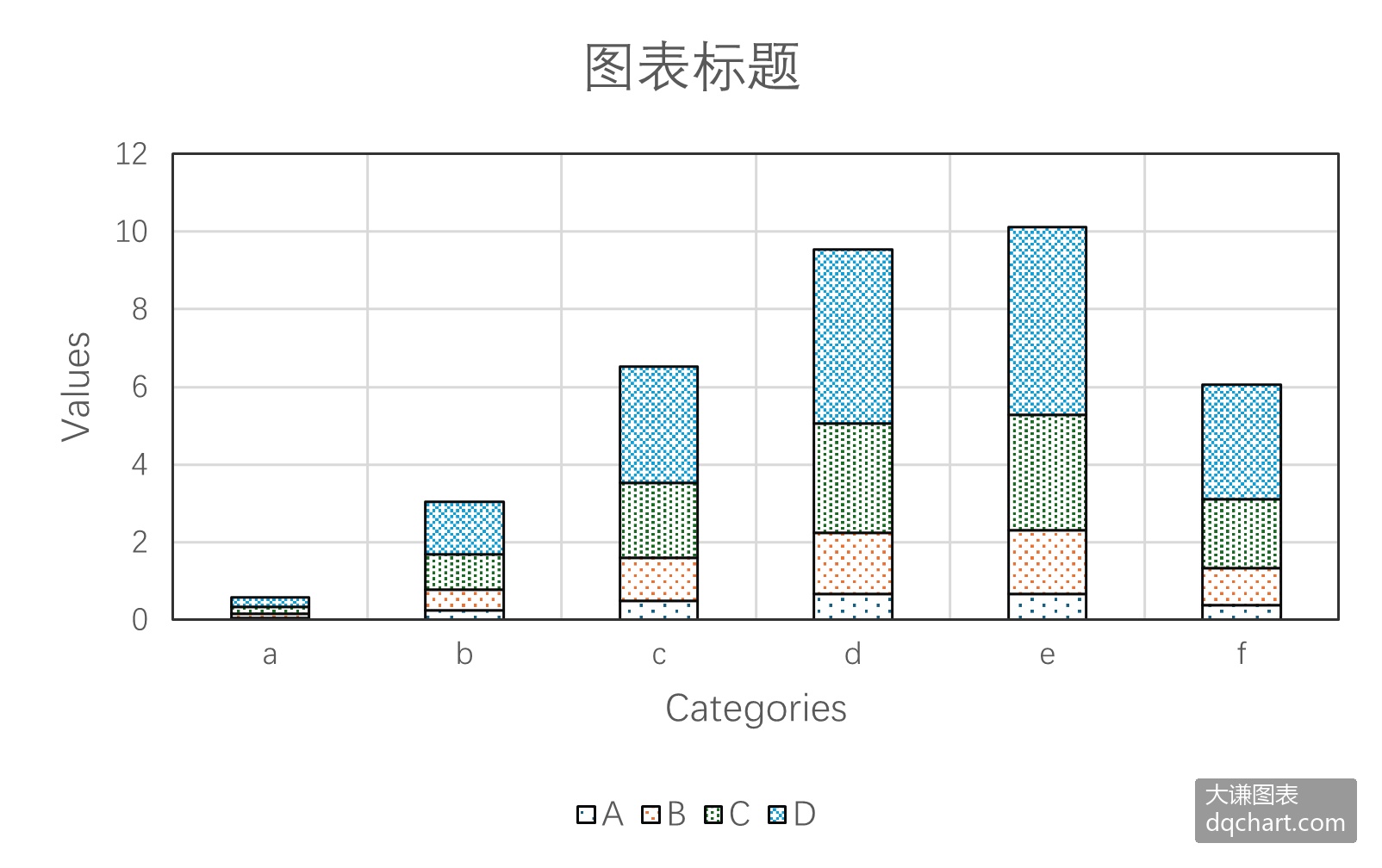

图案填充。
纹理填充。

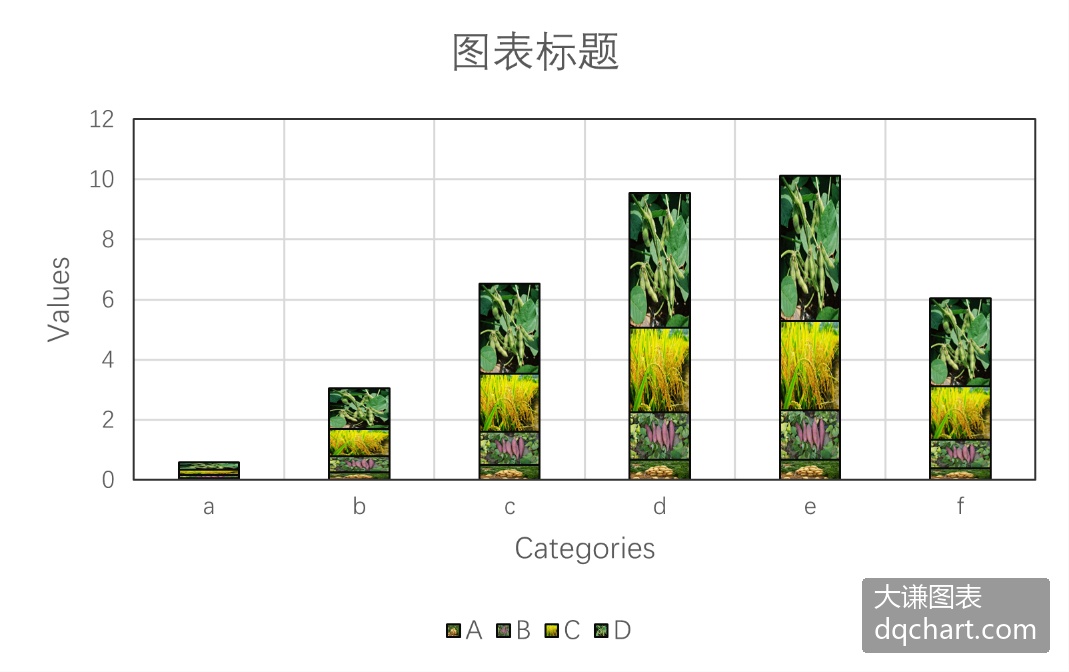

图片填充。

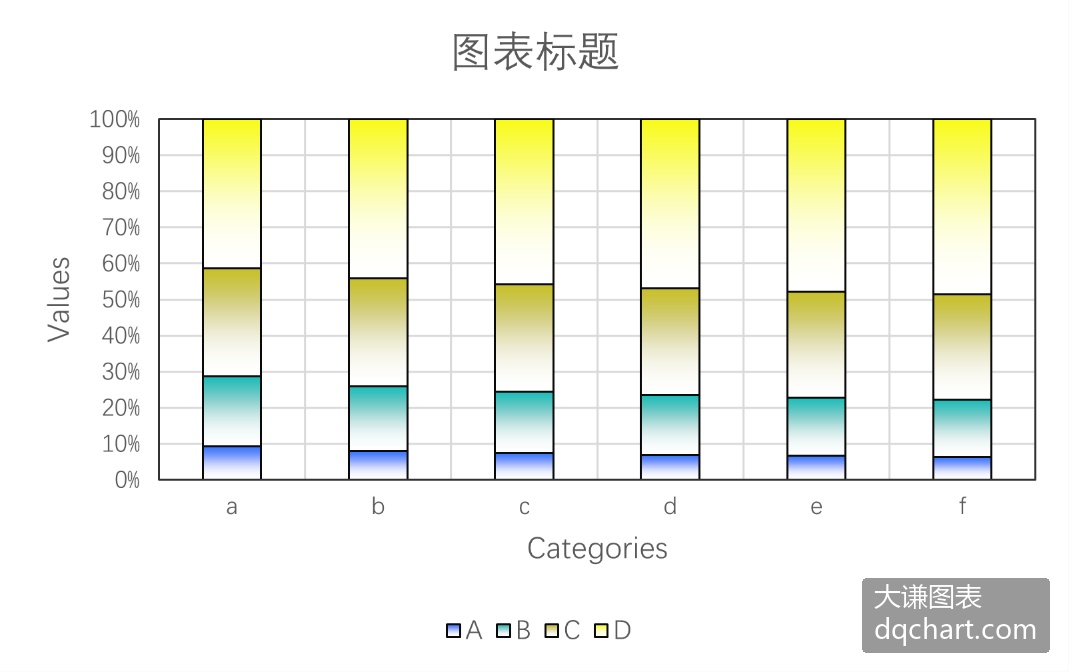

百分比堆叠柱状图
单击 xlChart+ 功能区中的
按钮，然后单击“二维百分比堆叠柱状图”项以打开“创建二维柱状图”对话框。

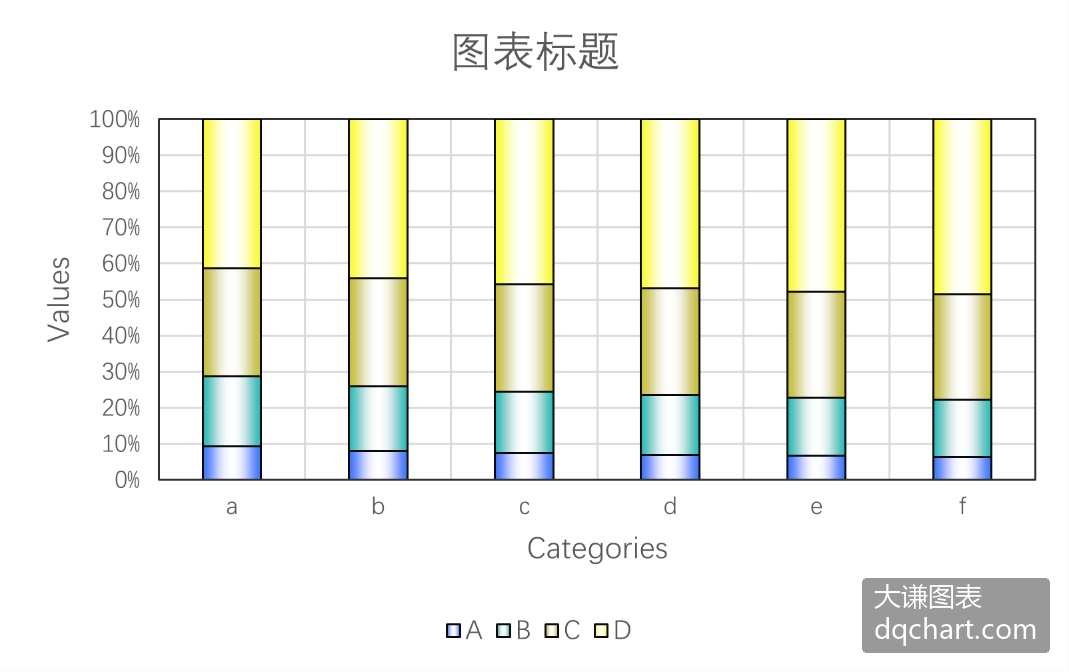

单击“确定”按钮。
使用其他填充类型。
图案填充。
纹理填充。

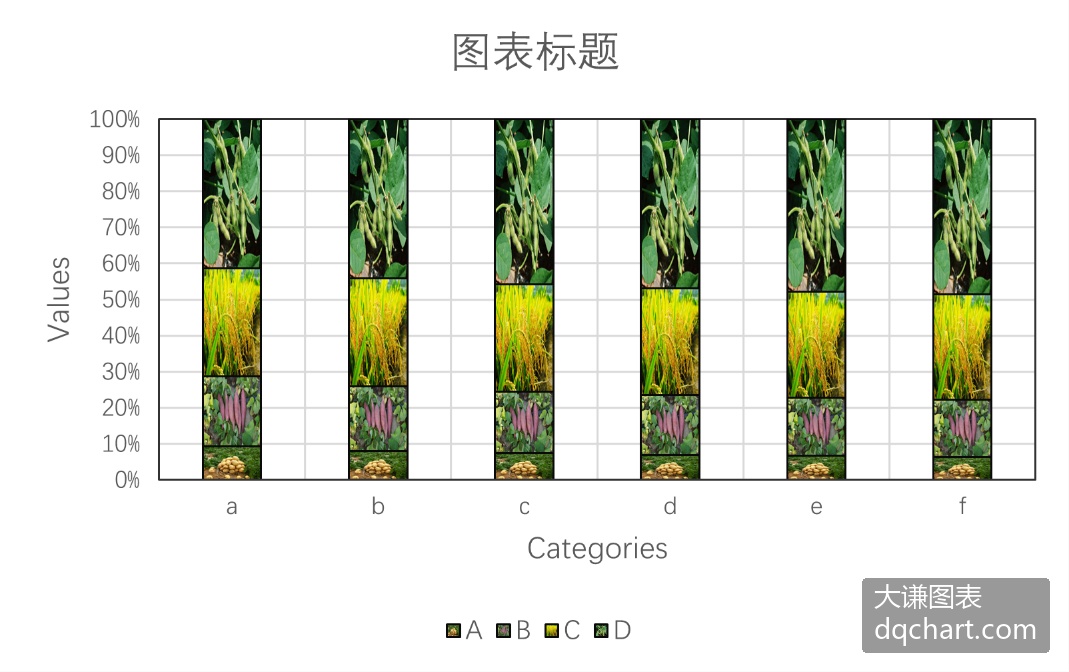

图片填充。
