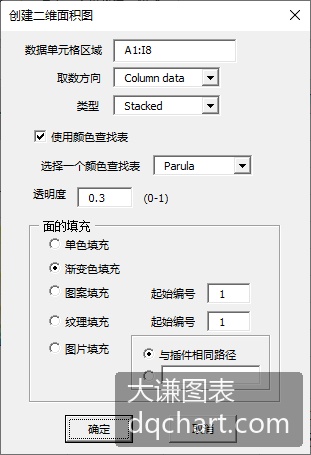

“创建 二维面积图”对话框
“创建 二维面积图”对话框如下所示：
控件含义如下：
数据单元格区域：包含图表数据的单元格区域。
取数方向：可以使用行数据或列数据。
类型：选择面积图的类型，包括簇状面积图、堆叠面积图和 100% 堆叠面积图。
使用颜色查找表：是否使用颜色查找表。
选择一个颜色查找表：指定一种颜色查找表。
透明度，0-1。
单色填充：用单一颜色填充条形。
渐变填充：用渐变颜色填充条形，在“填充类型”组合框中选择渐变类型。
图案填充：用图案填充条形，在下面的“起始索引”字段中输入图案索引。数字与条形数或系列数之和应小于或等于 54。
纹理填充：用预定义纹理填充条形，在下面的“起始索引”字段中输入纹理索引。数字与条形数或系列数之和应小于或等于 24。
图片填充：用给定图片填充条形。首先，将您的图像文件包含在“pic”目录中，图像名称应为“pic1.jpg”、“pic2.jpg”、“pic3.jpg”等。然后将“pic”目录设置在与 xlChart+ 插件相同的目录中，或设置在自定义目录中。选择“相同路径”选项按钮，或选择第二个选项按钮并输入自定义目录。

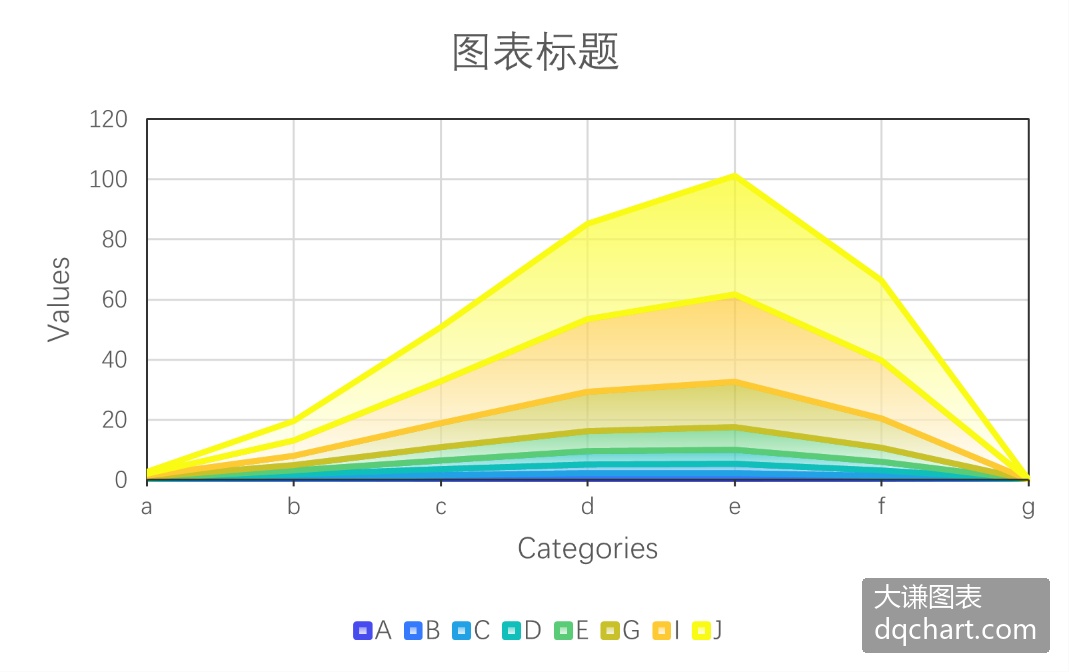

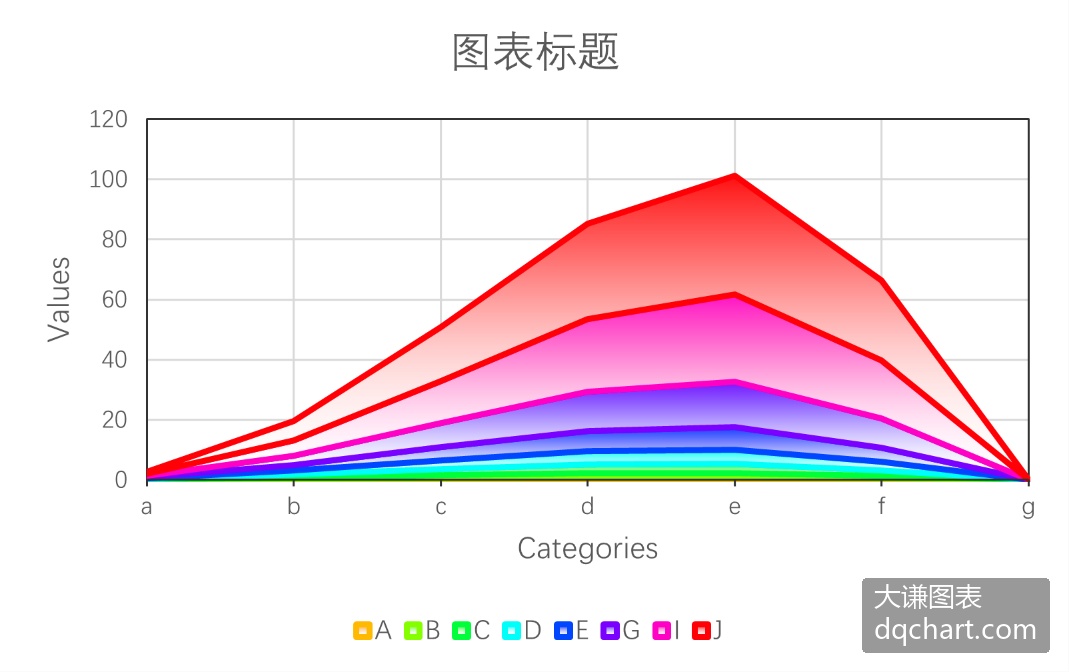

绘制二维面积图
选择 A1:J8，单击 xlChart+ 功能区中的
按钮，然后单击“二维”项以打开“创建面积图”对话框。使用列数据绘图，单击“确定”按钮。

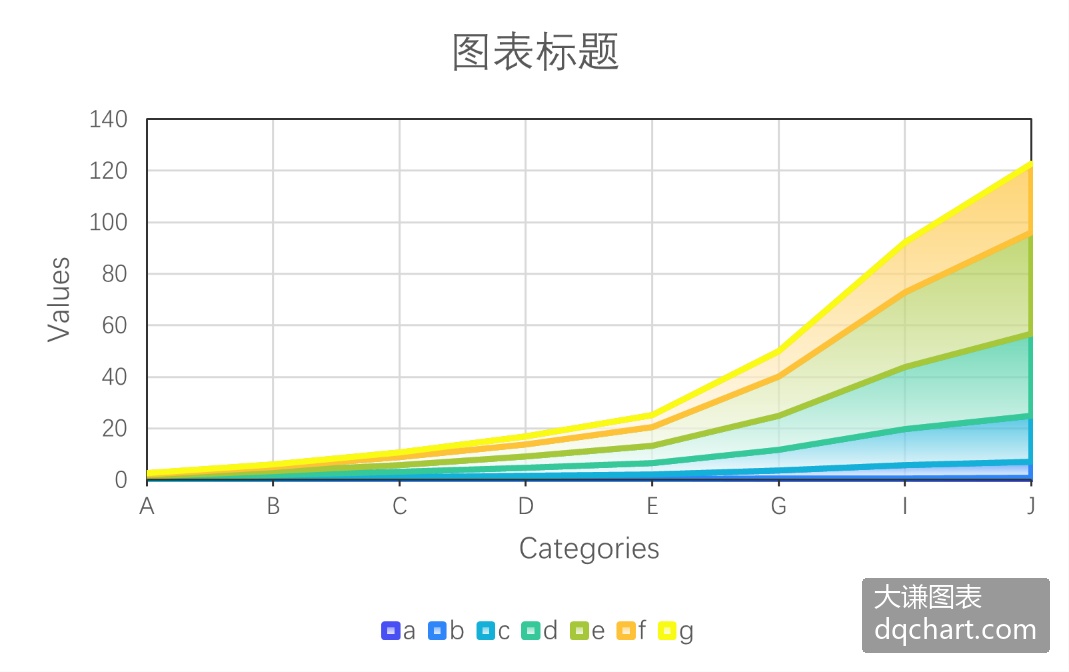

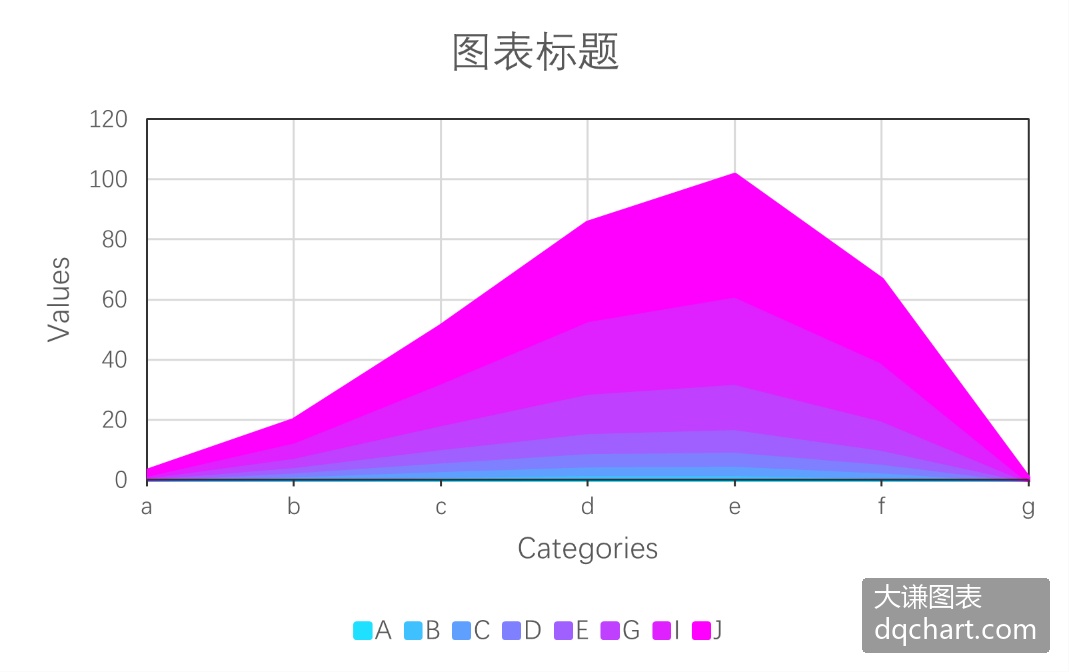

使用行数据绘图

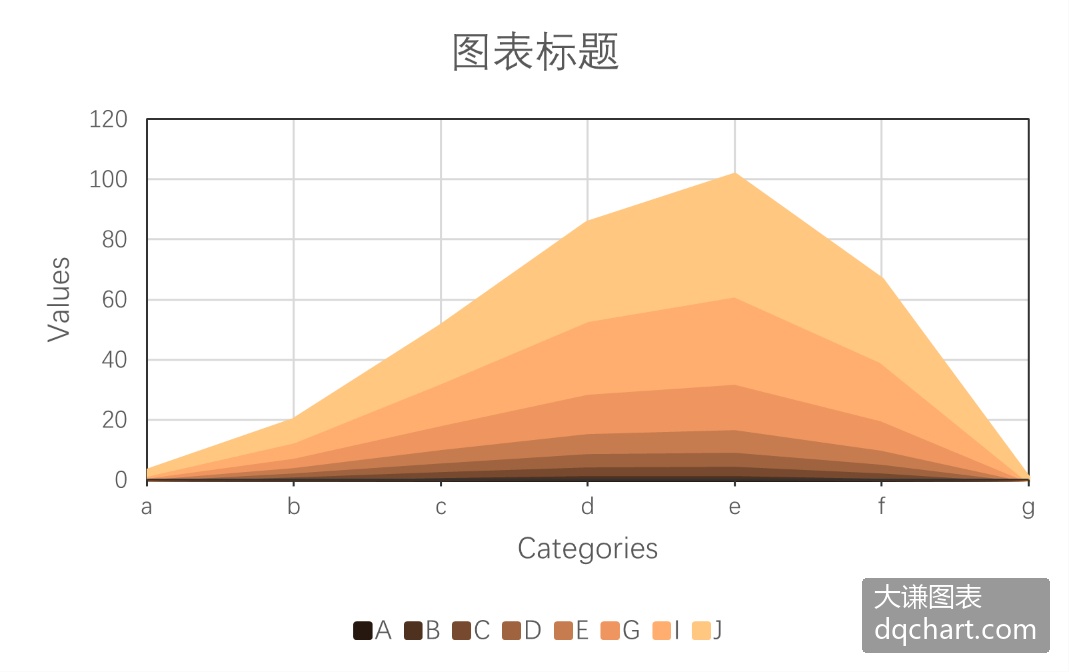

配色方案
在“选择颜色查找表”组合框中选择不同的颜色查找表。

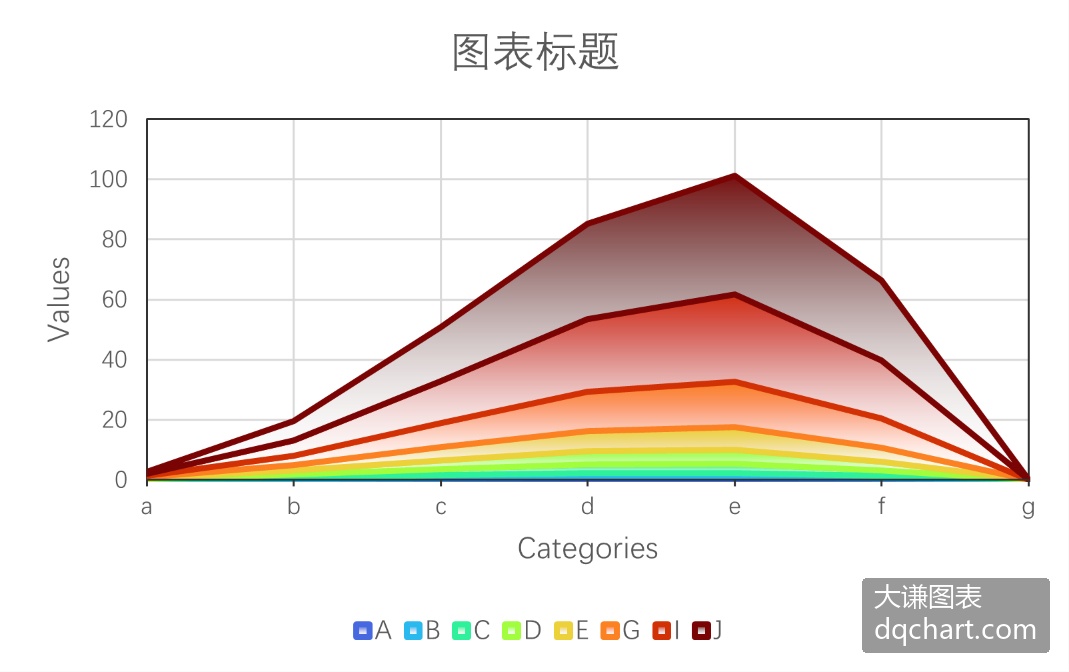

Turbo 颜色查找表
HSV 颜色查找表

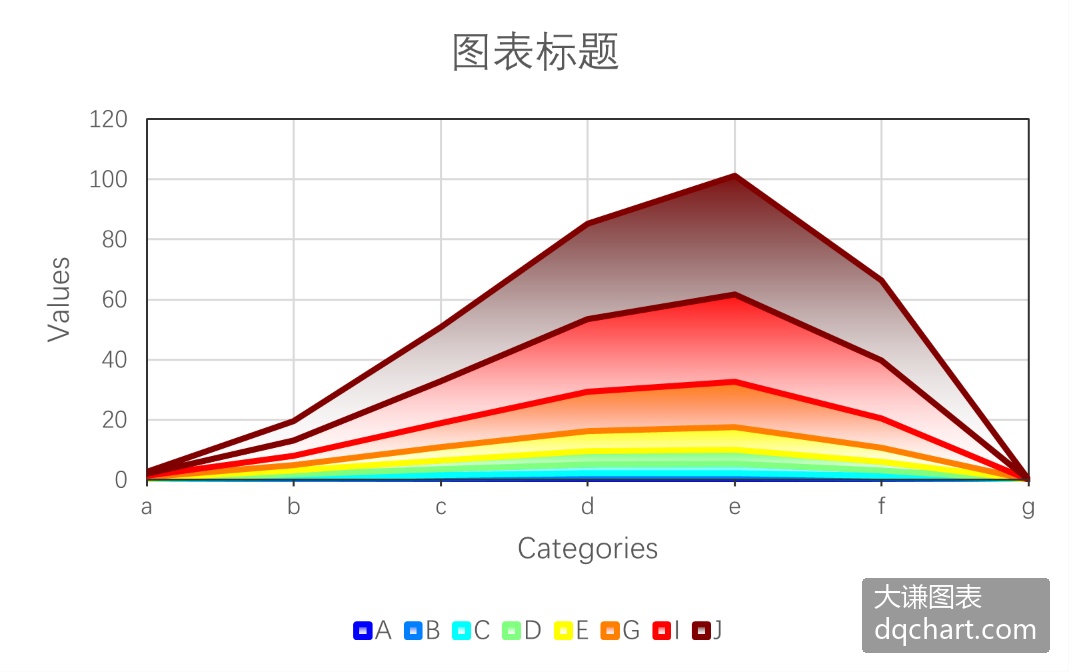

Jet 颜色查找表

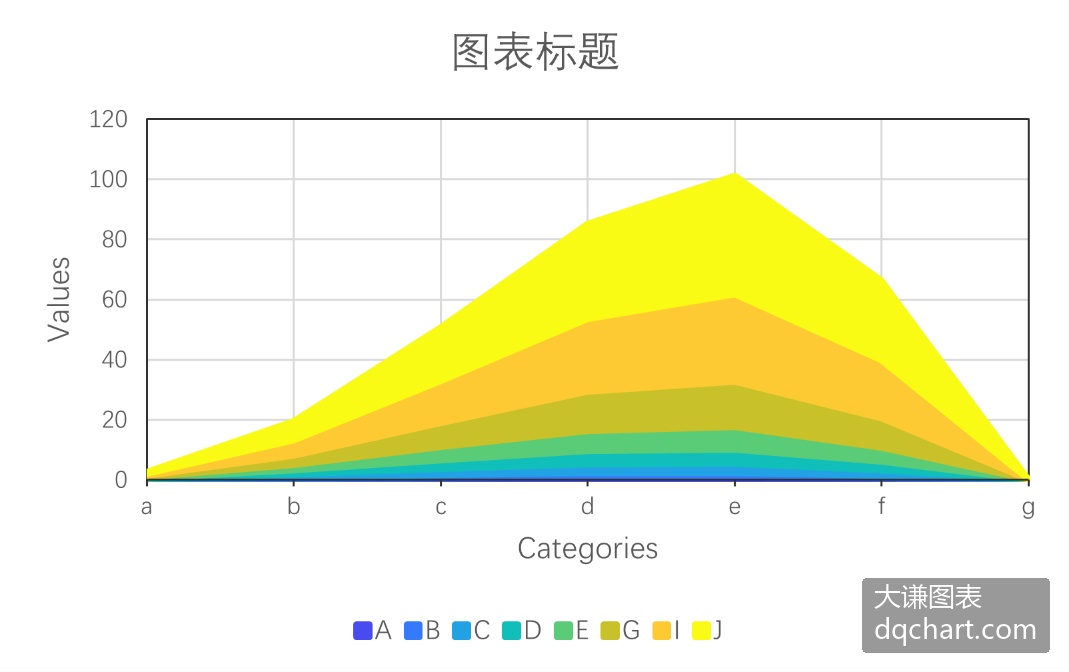

单色填充
选择“单色填充”选项按钮。

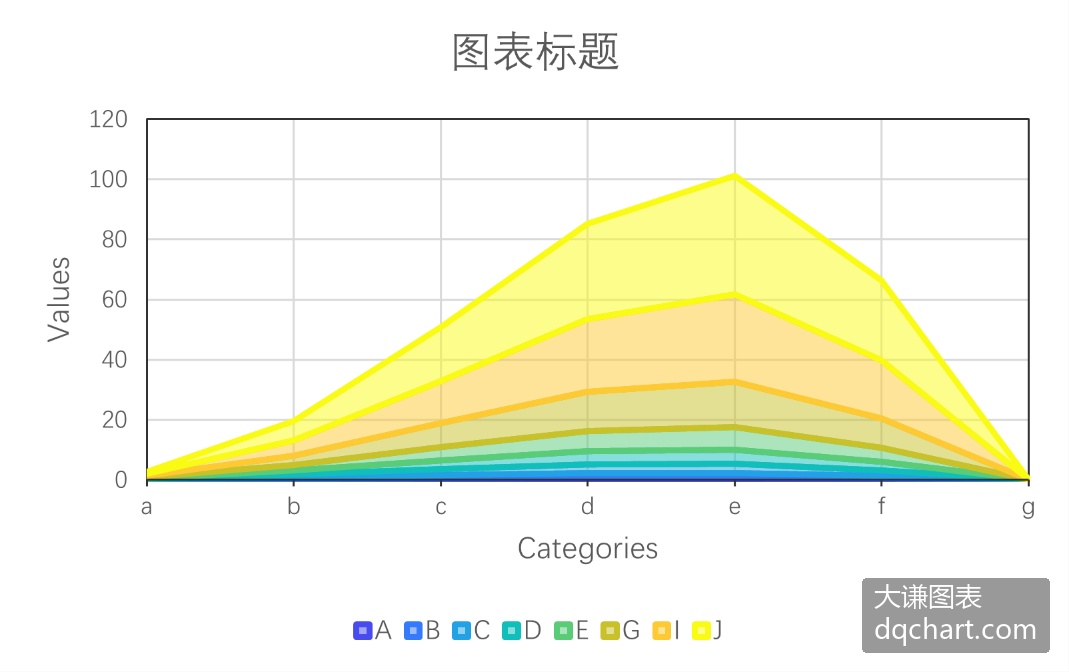

透明度
在“Alpha”字段中设置透明度 0.6。

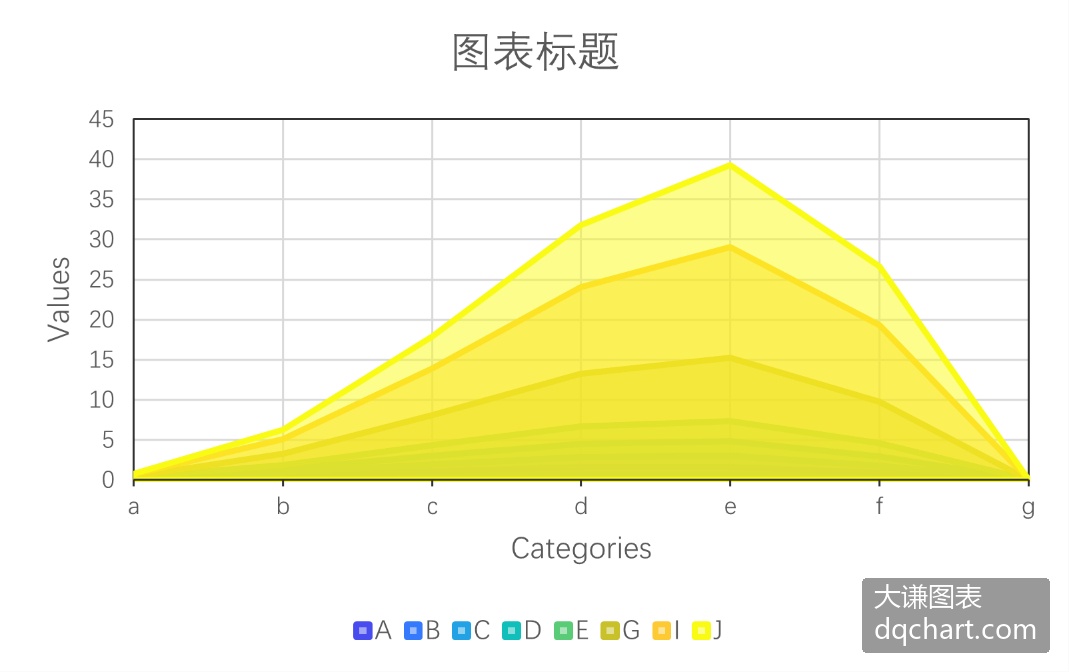

复合面积图
默认的二维面积图类型是堆叠图。在“类型”组合框中选择“复杂”项。

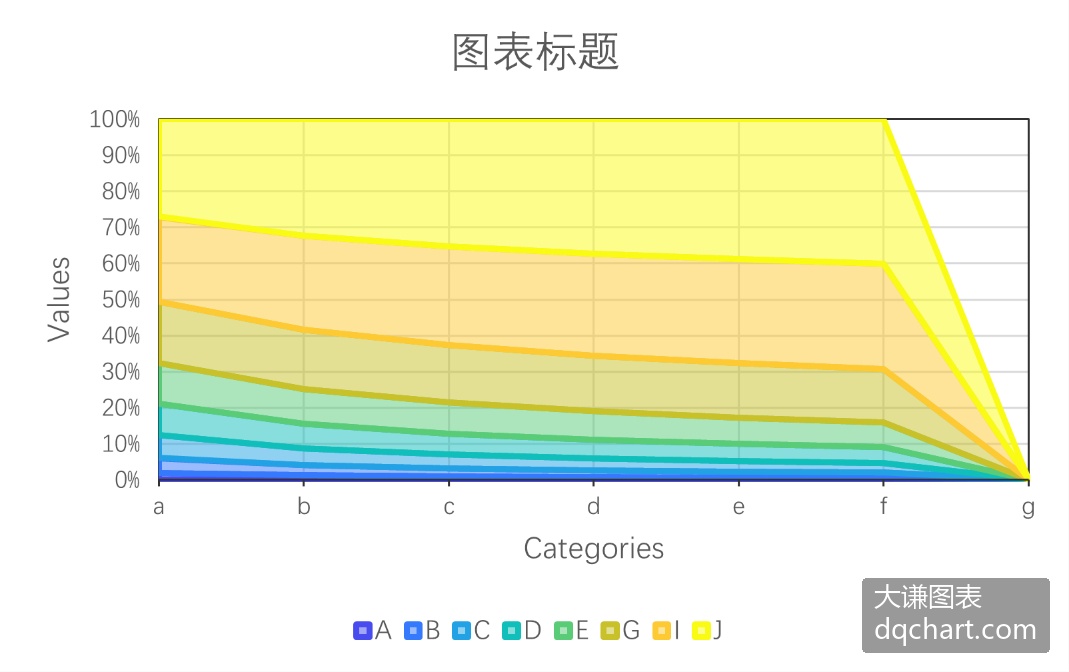

百分比堆叠面积图
在“类型”组合框中选择“100% 堆叠”项。
图案填充
图案填充
纹理填充
纹理填充
图片填充
图片填充
