“创建二维条形图”对话框

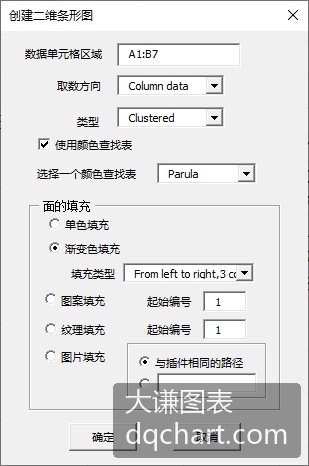

“创建二维条形图”对话框如下所示：
控件含义如下：
数据单元格区域：包含图表数据的单元格区域。
取数方向：可以使用行数据或列数据。
类型：选择条形图的类型，包括簇状条形图、堆叠条形图和 100% 堆叠条形图。
使用颜色查找表：是否使用颜色查找表。
选择一个颜色查找表：指定一种颜色查找表。
单色填充：用单一颜色填充条形。
渐变填充：用渐变颜色填充条形，在“填充类型”组合框中选择渐变类型。
图案填充：用图案填充条形，在下面的“起始索引”字段中输入图案索引。数字与条形数或系列数之和应小于或等于 54。
纹理填充：用预定义纹理填充条形，在下面的“起始索引”字段中输入纹理索引。数字与条形数或系列数之和应小于或等于 24。
图片填充：用给定图片填充条形。首先，将您的图像文件包含在“pic”目录中，图像名称应为“pic1.jpg”、“pic2.jpg”、“pic3.jpg”等。然后将“pic”目录设置在与 xlChart+ 插件相同的目录中，或设置在自定义目录中。选择“相同路径”选项按钮，或选择第二个选项按钮并输入自定义目录。
渐变颜色填充的简单条形图

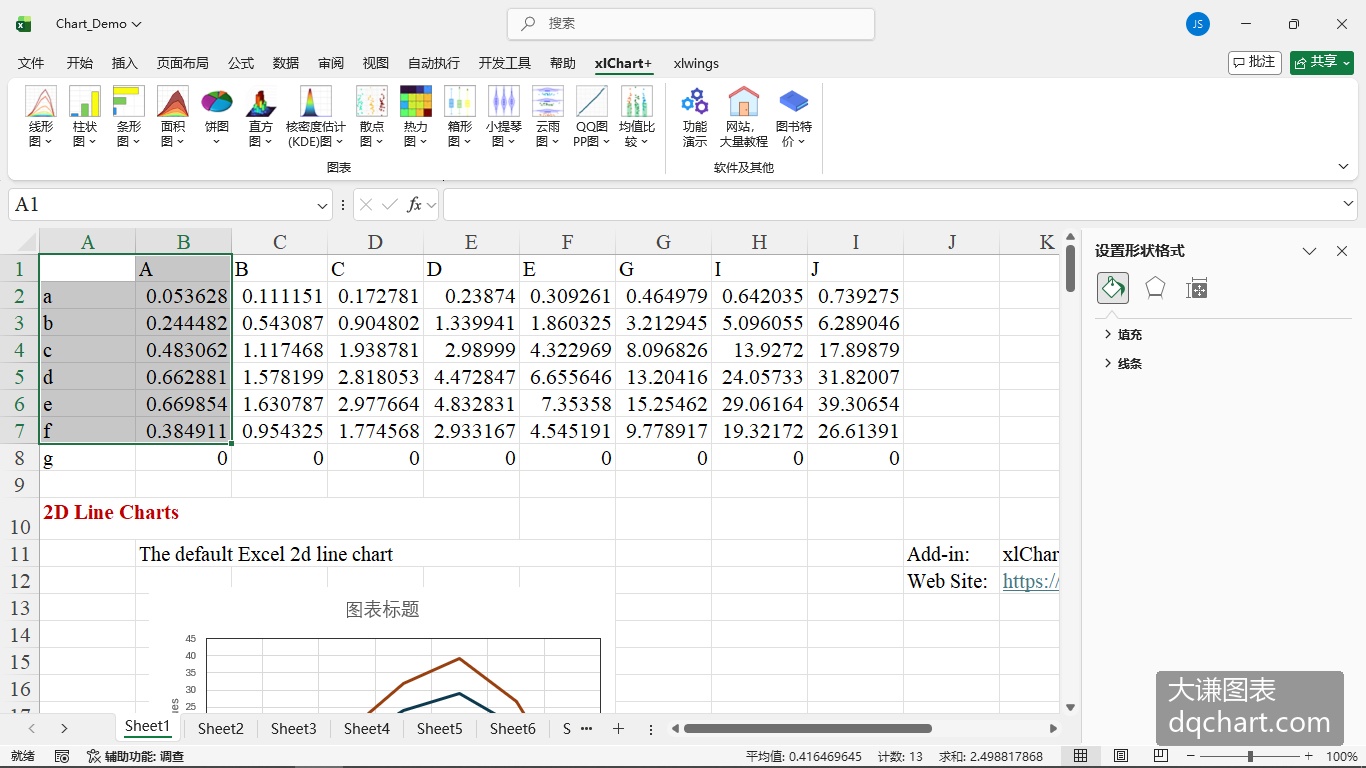

在工作表中选择数据。
单击 xlChart+ 功能区中的
按钮，然后单击“二维复合(简单)条形图”项以打开“创建二维条形图”对话框。
单击“确定”按钮，创建如下所示条形图。

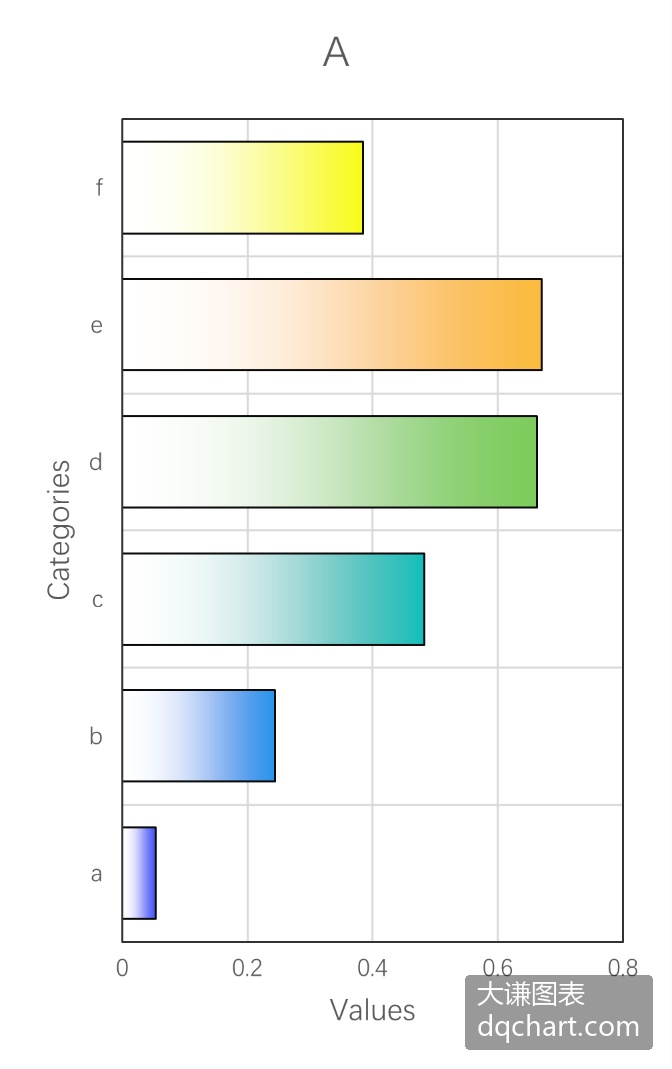

在“填充类型”组合框中选择第一项，单击“确定”按钮。

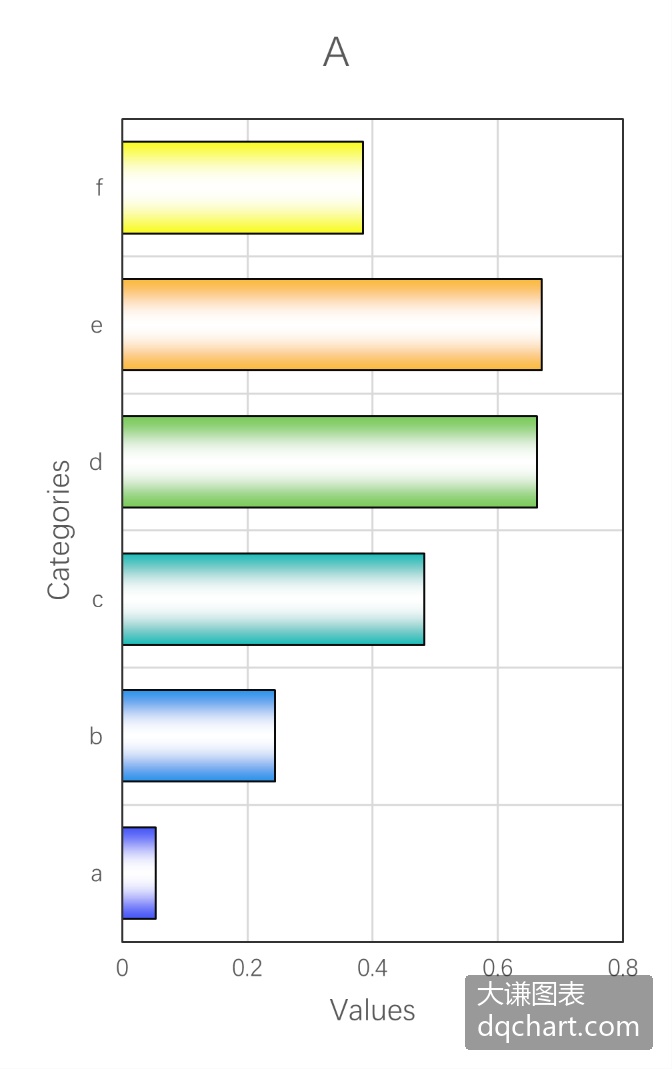

在“填充类型”组合框中选择第二项，单击“确定”按钮。
多色简单条形图
单击 xlChart+ 功能区中的按钮，然后单击“二维复合(简单)条形图”项以打开“创建二维条形图”对话框。

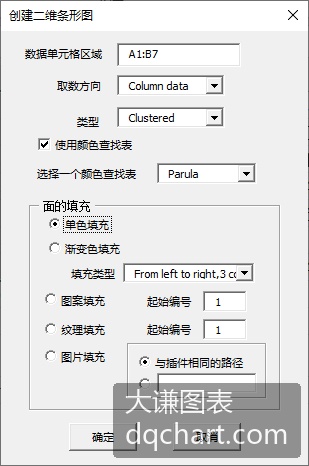

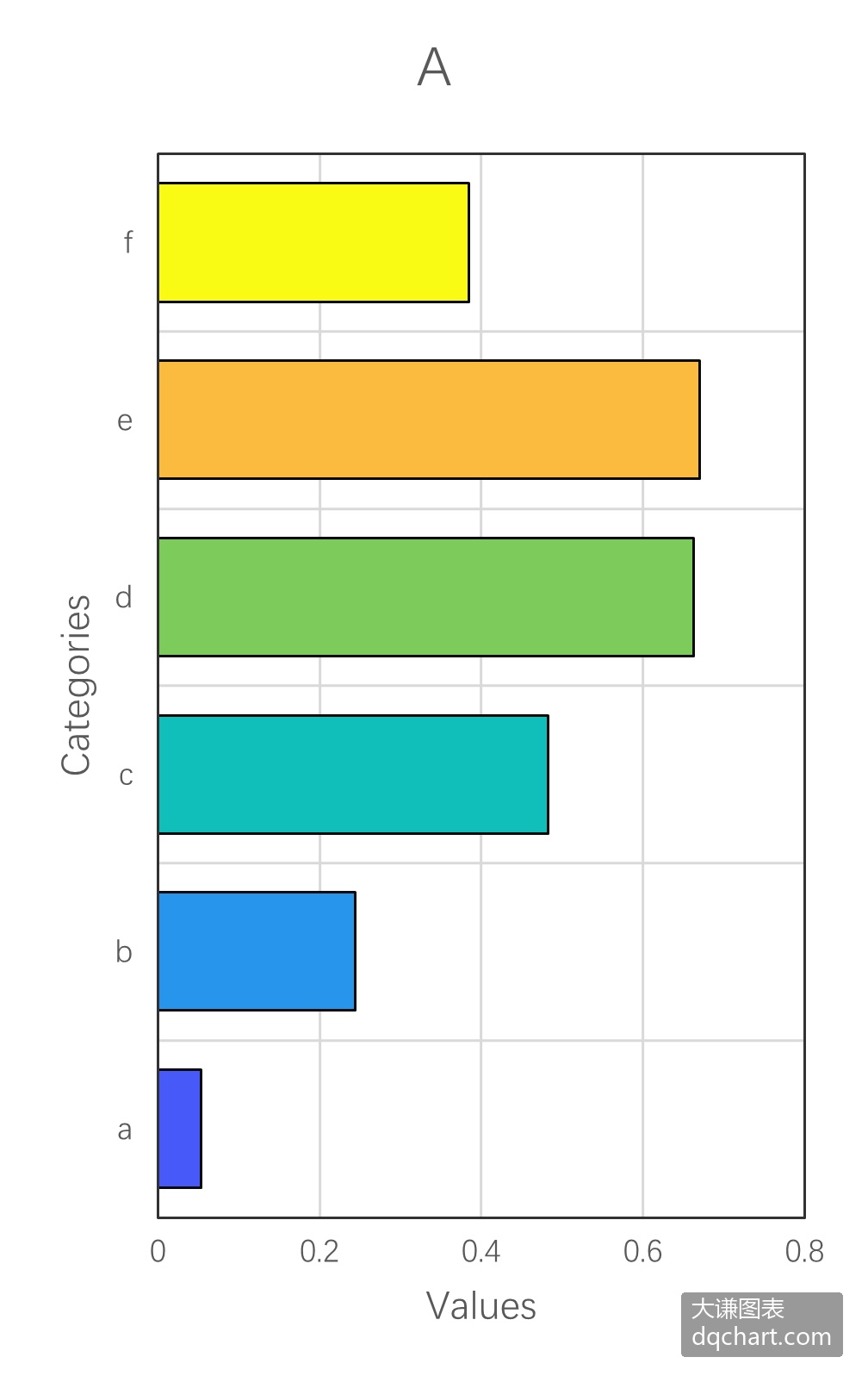

选择“单色填充”选项按钮，单击“确定”按钮，创建如下所示条形图。

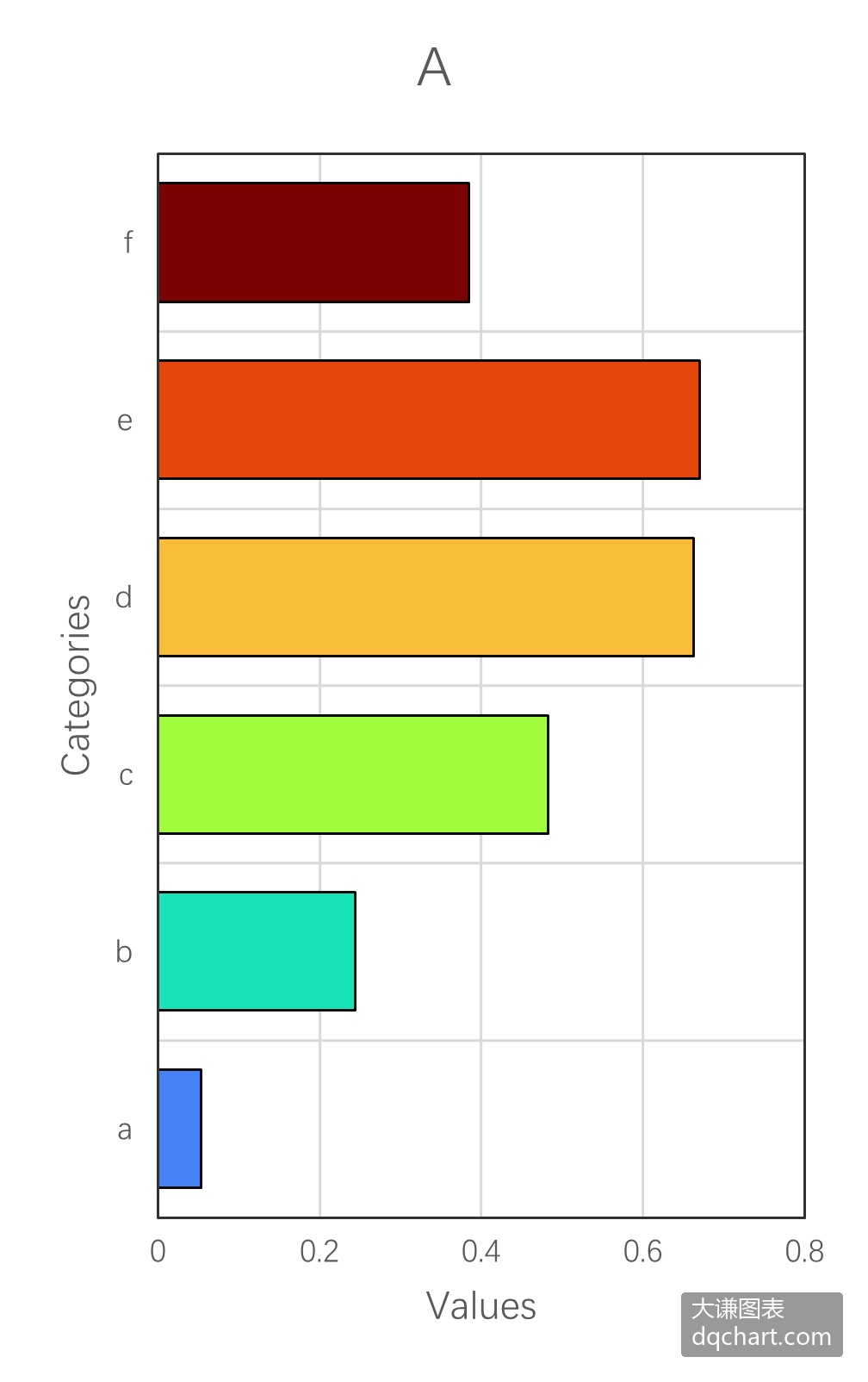

在“选择颜色查找表”组合框中选择“Turbo”项，单击“确定”按钮。
在“选择颜色查找表”组合框中选择 Cool 项，单击“确定”按钮。

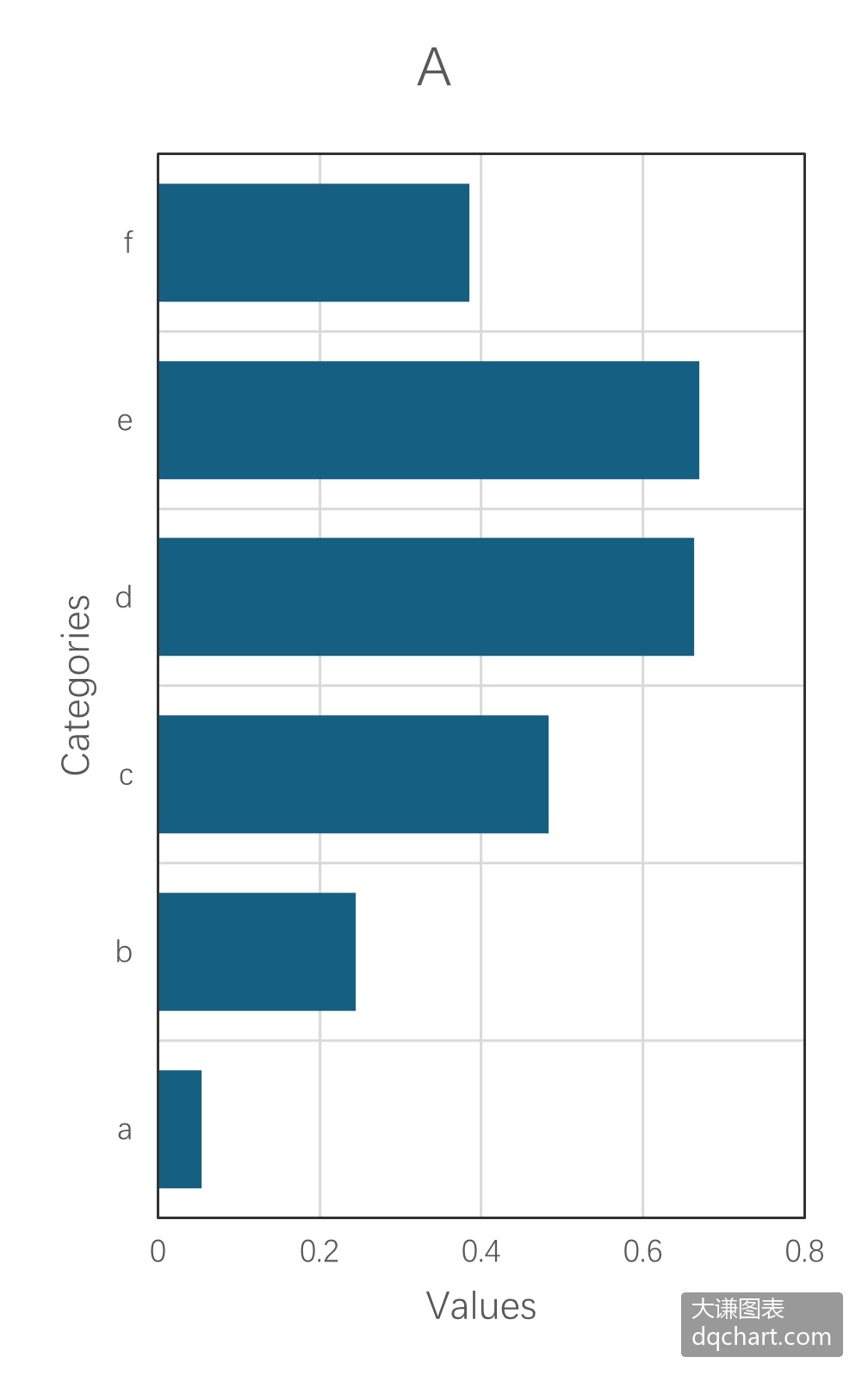

取消勾选“使用颜色查找表”复选框，单击“确定”按钮，获得默认的 Excel 条形图。

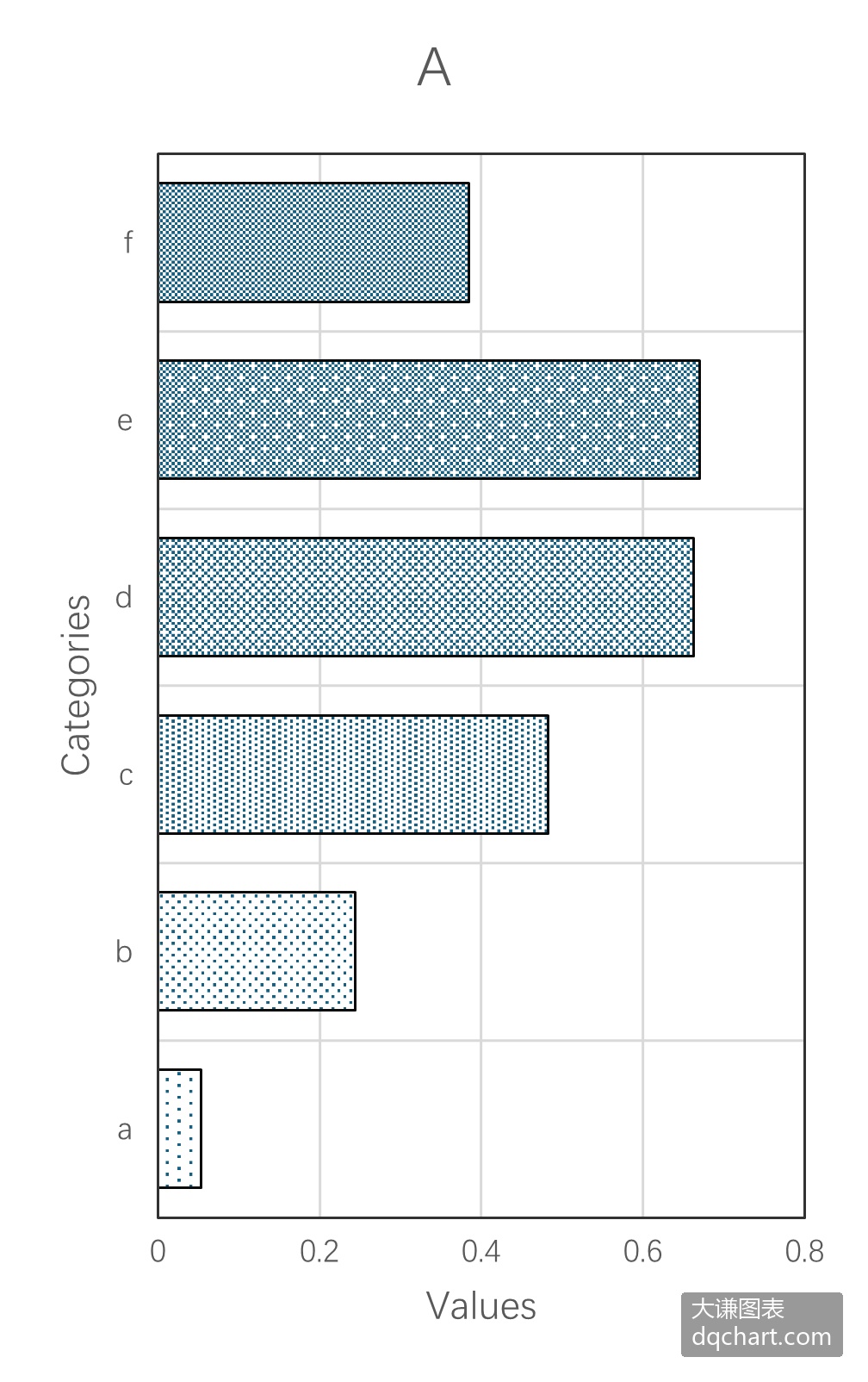

图案填充的简单条形图
可以用内置图案填充条形。在“创建二维条形图”对话框中选择“图案填充”选项按钮，单击“确定”按钮，创建如下所示条形图。

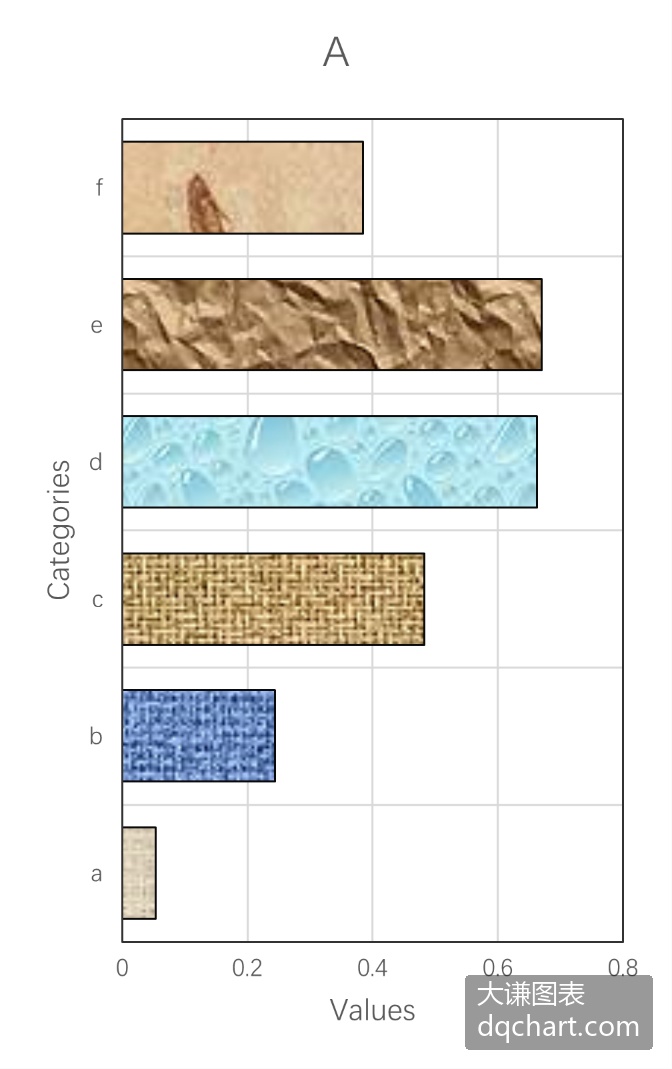

纹理填充的简单条形图
可以用内置纹理填充条形。在“创建二维条形图”对话框中选择“纹理填充”选项按钮，单击“确定”按钮。
图片填充的简单条形图

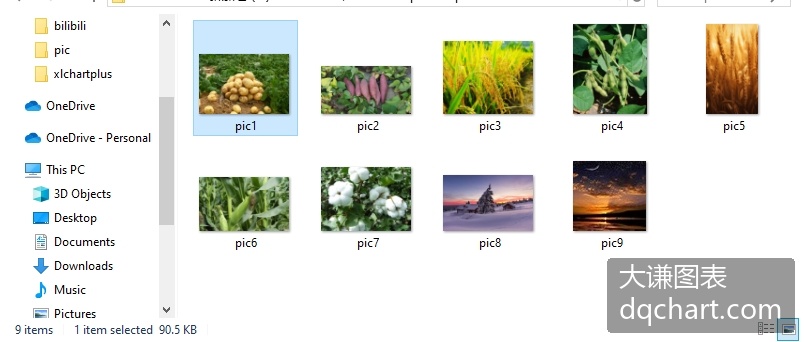

可以用指定图片填充条形。图像需要命名为 pic1、pic2、pic3 等（不是 pic01、pic02 等）。这些图像文件应放在 pic 目录中，该目录应位于与插件相同的路径或自定义路径中。
在“创建条形图”对话框中选择“图片填充”选项按钮，单击“确定”按钮。
复合条形图

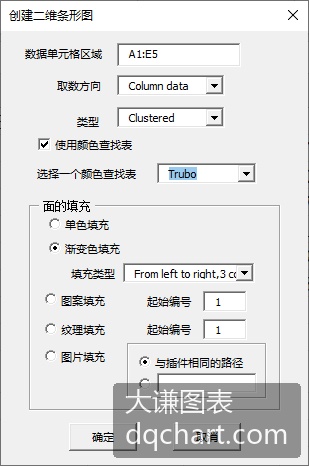

选择 A1:D5，单击 xlChart+ 功能区中的按钮，然后单击“二维复合(简单)条形图”项以打开“创建二维条形图”对话框。选择 turbo 颜色查找表。

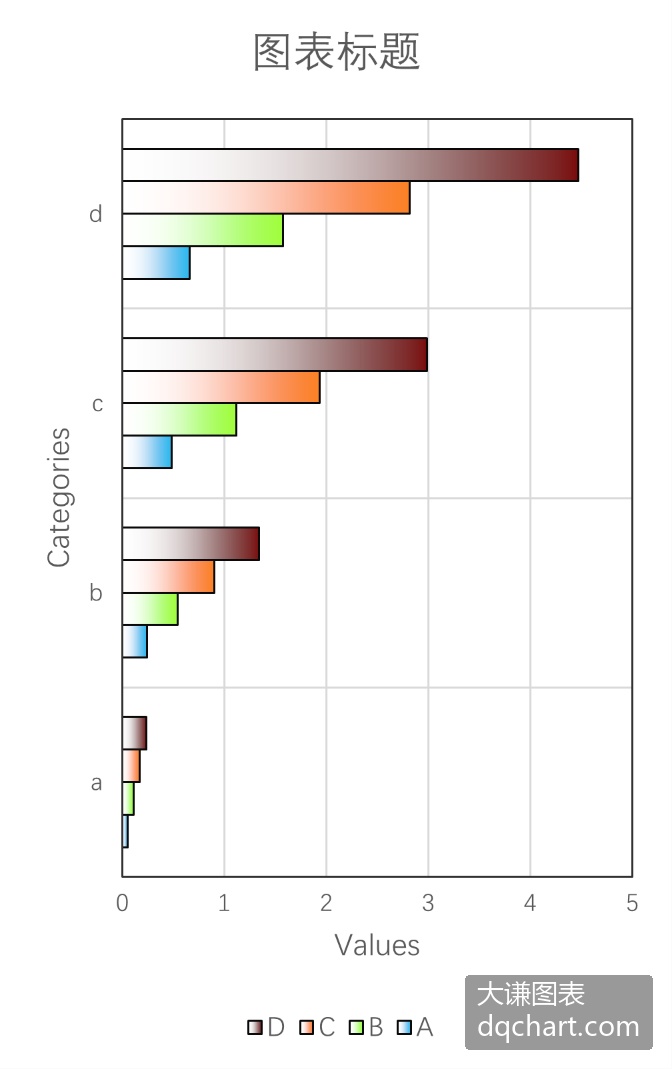

单击“确定”按钮创建复合条形图。

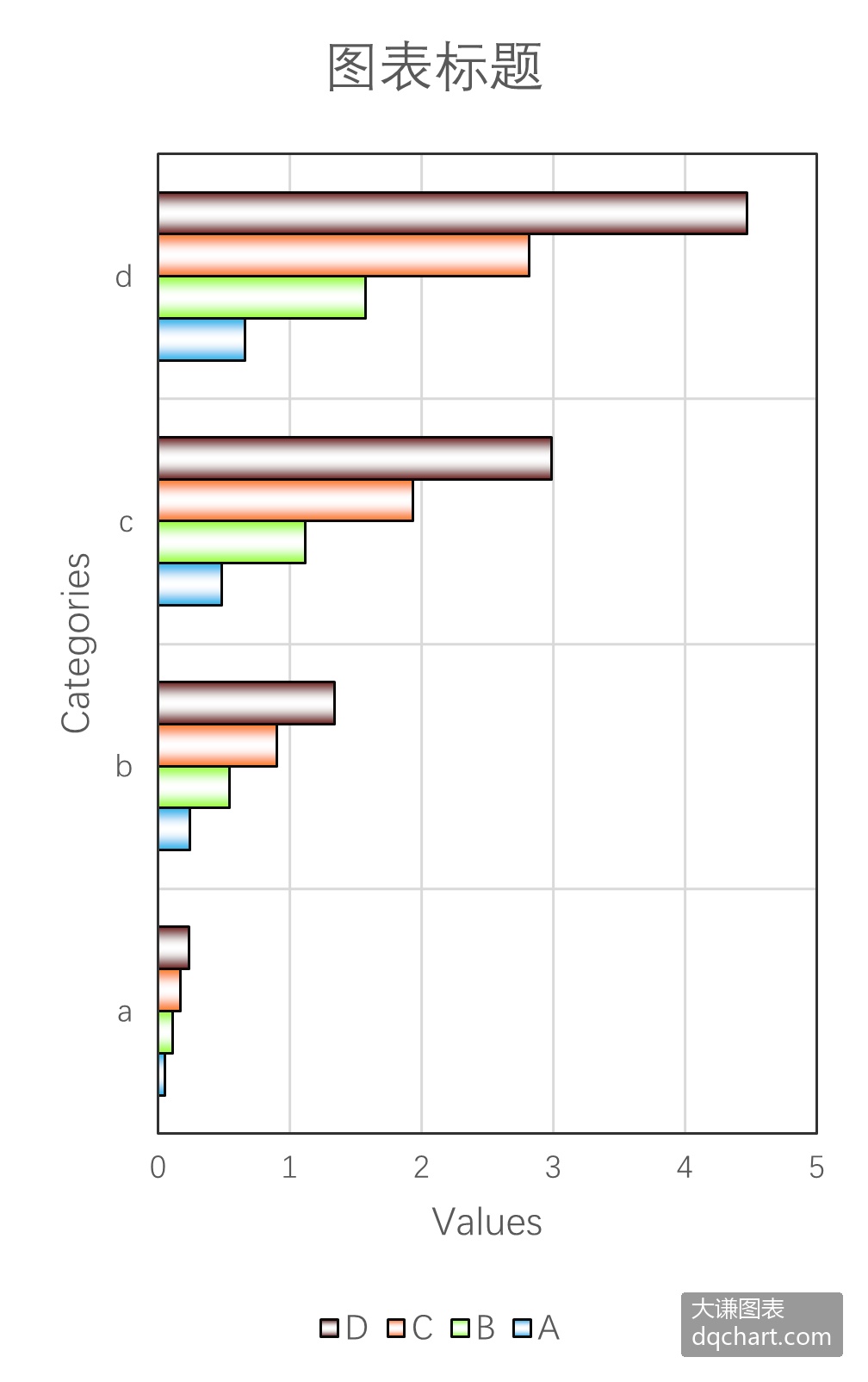

选择第一种填充类型
选择第二种填充类型

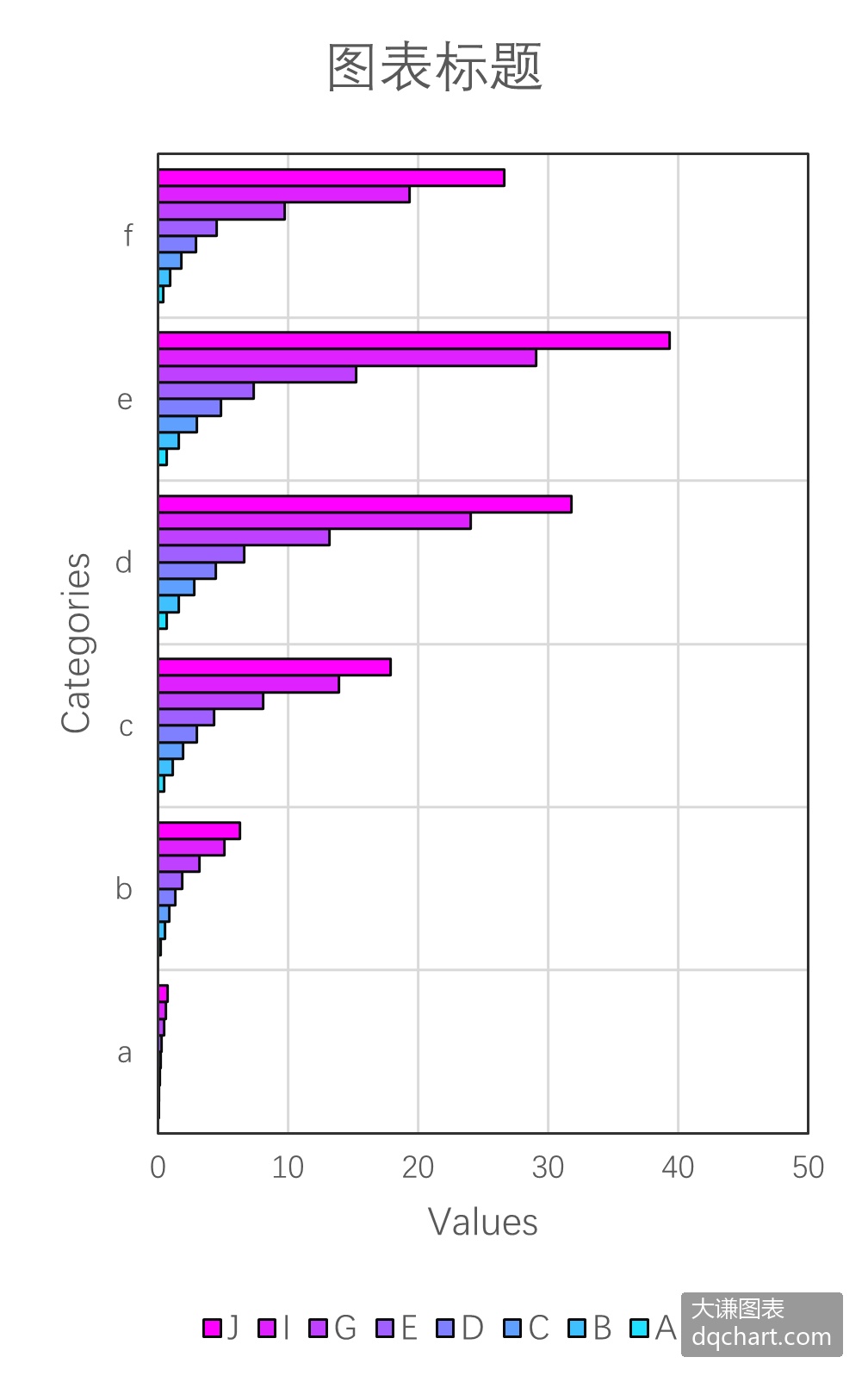

在工作表中选择 A1:I7，选择单色填充，使用不同的颜色查找表创建条形图。
Parula 颜色查找表
Trubo 颜色查找表
Cool 颜色查找表

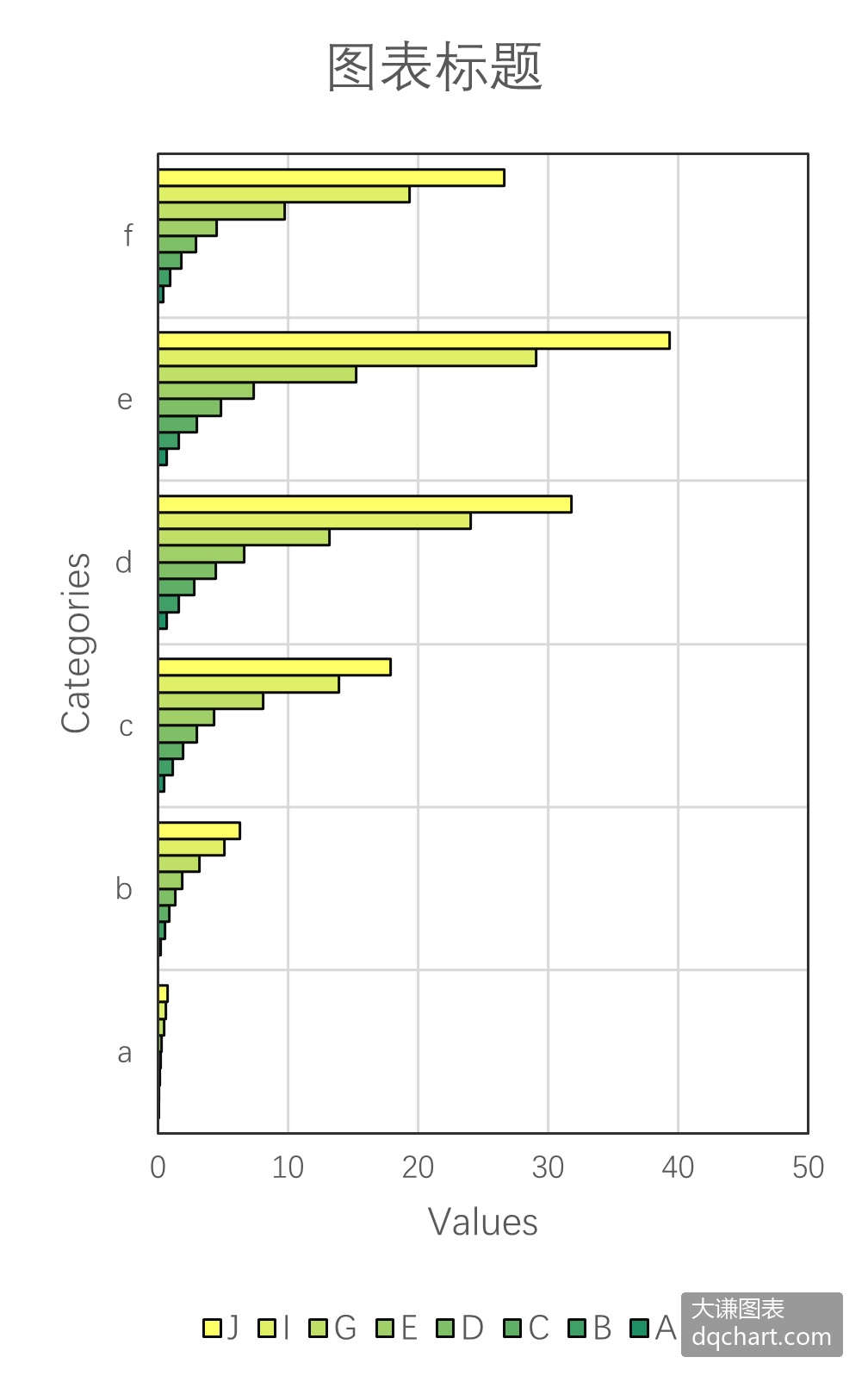

Summer 颜色查找表
取消勾选“使用颜色查找表”复选框，创建默认的 Excel 图表。
图案填充

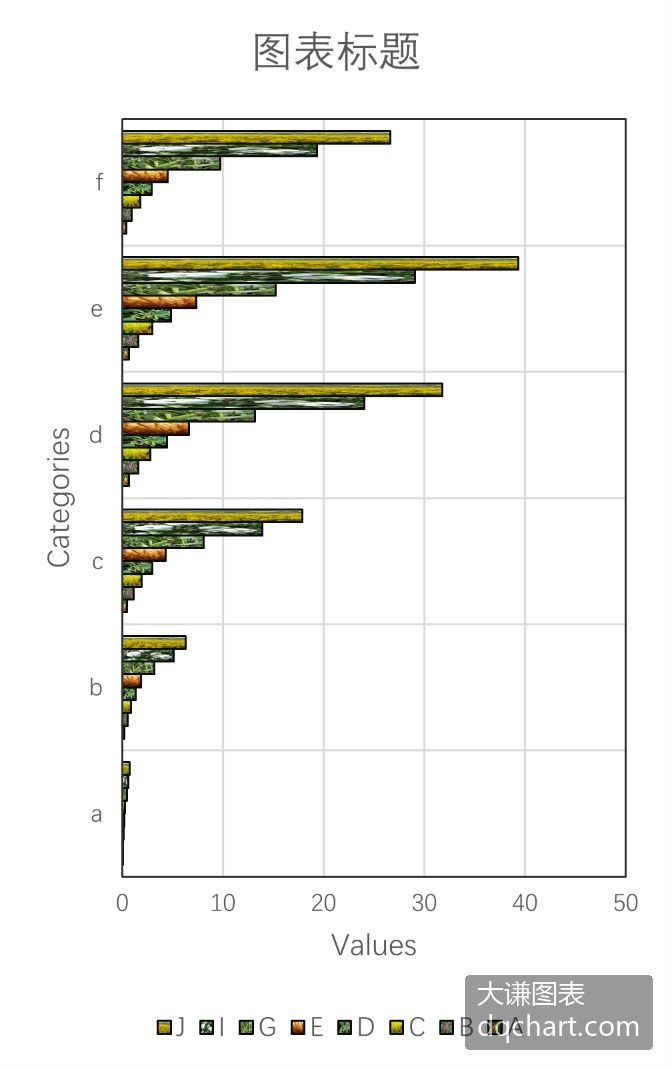

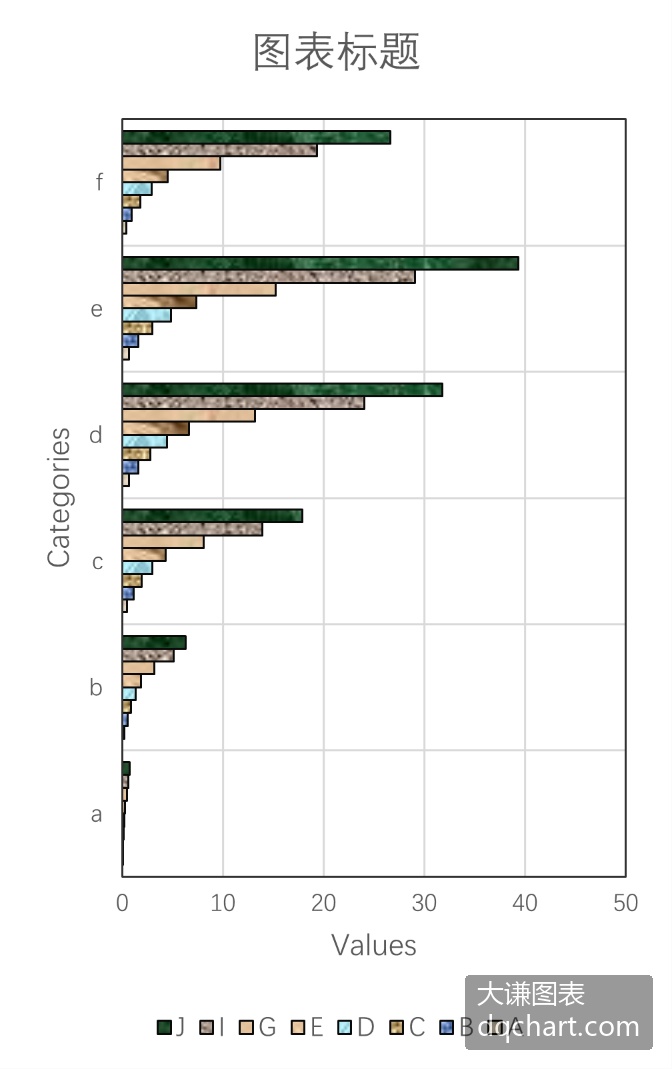

纹理填充
图片填充
堆叠条形图
选择 A1:D7，单击 xlChart+ 功能区中的按钮，然后单击“二维堆叠条形图”项以打开“创建二维条形图”对话框。
单击“确定”按钮。
在“填充类型”组合框中选择第一项。
选择第二种填充类型
使用单色填充

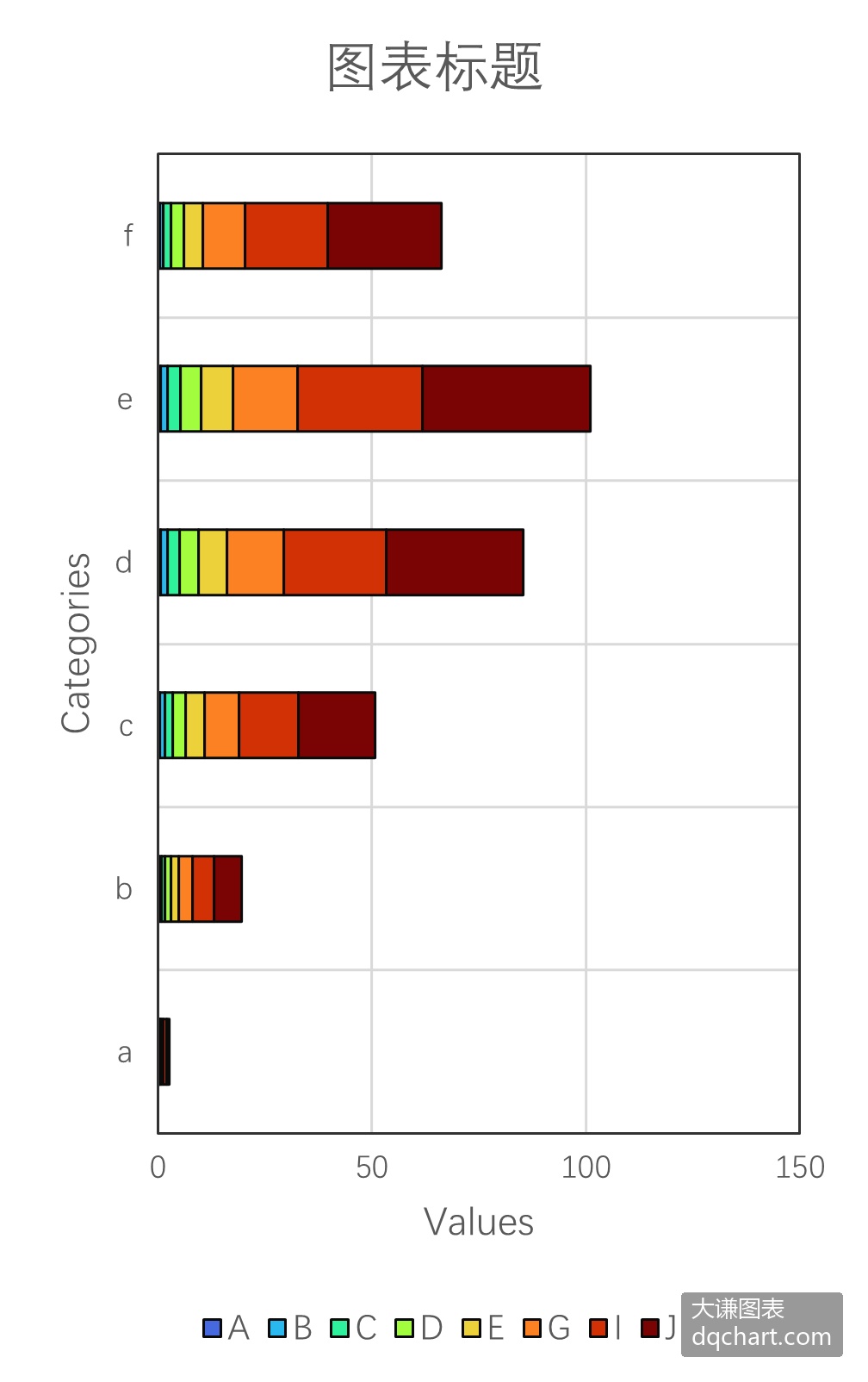

使用 Turbo 颜色查找表。
Cool 颜色查找表

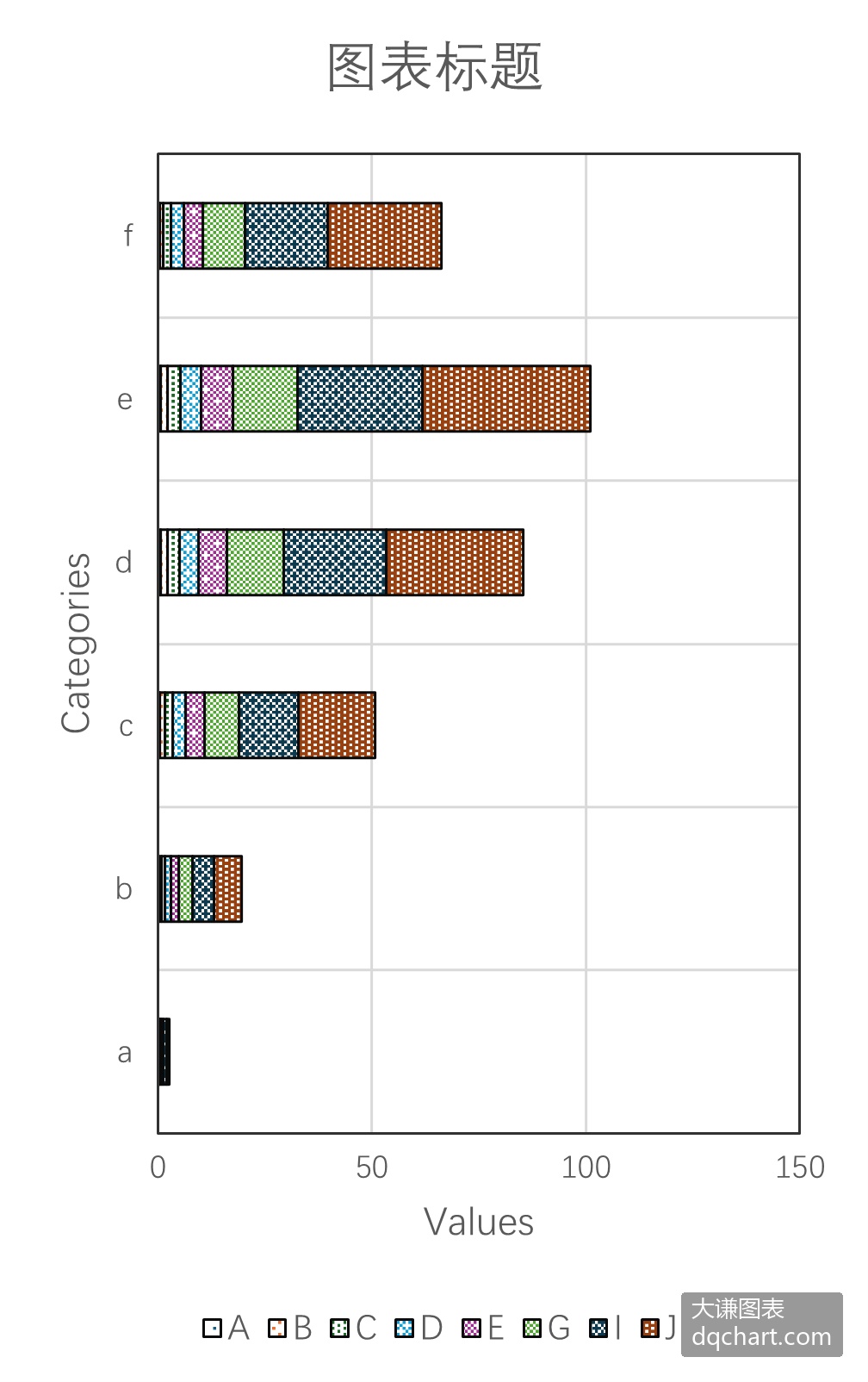

图案填充
纹理填充

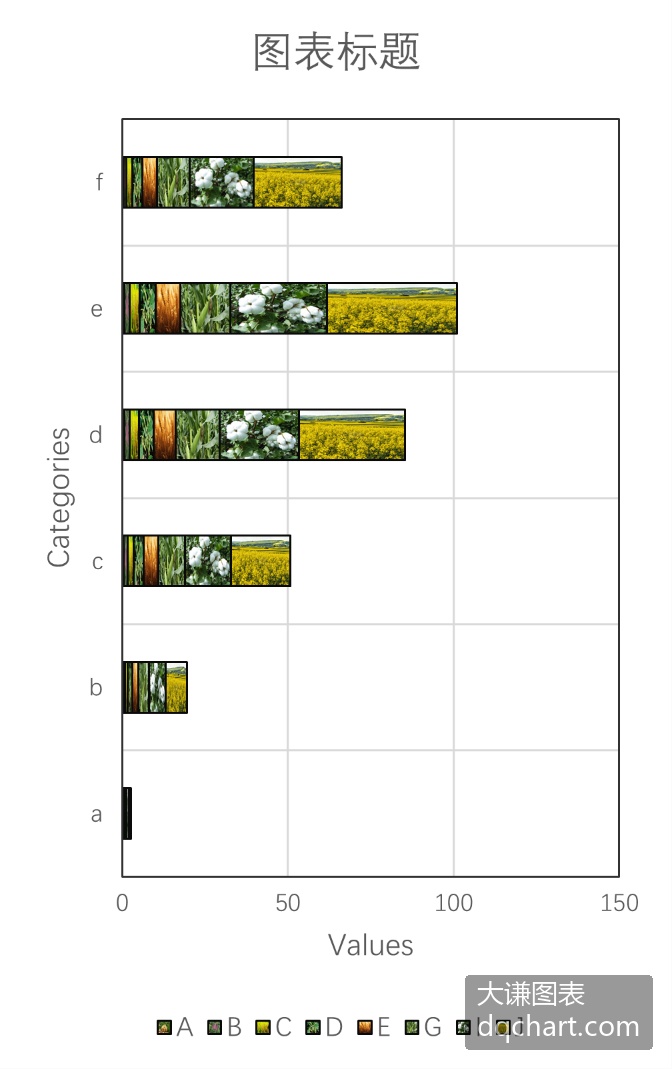

图片填充
百分比堆叠条形图

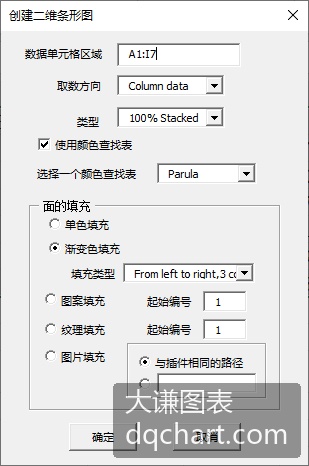

单击 xlChart+ 功能区中的按钮，然后单击“二维百分比堆叠条形图”项以打开“创建二维条形图”对话框。
单击“确定”按钮。

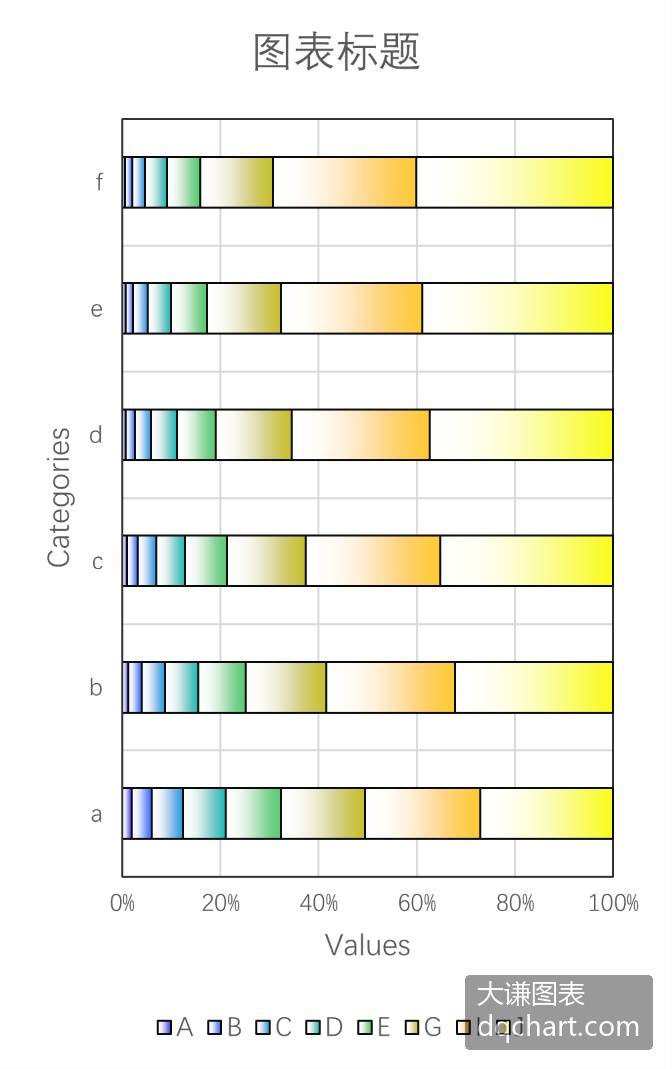

选择第一种填充类型

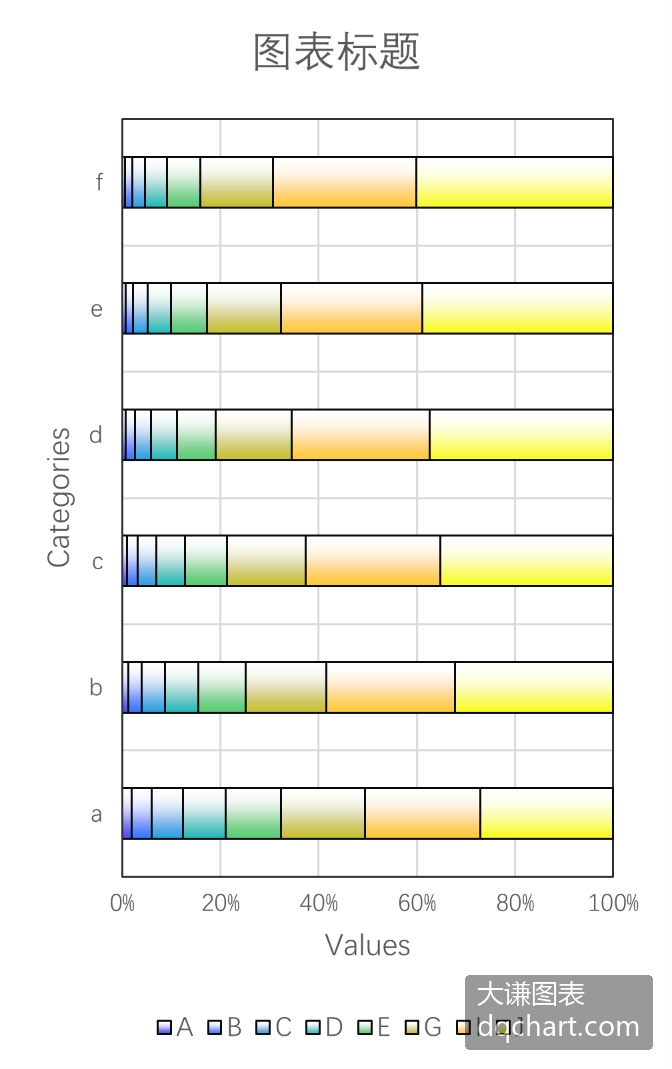

选择第二种填充类型
单色填充

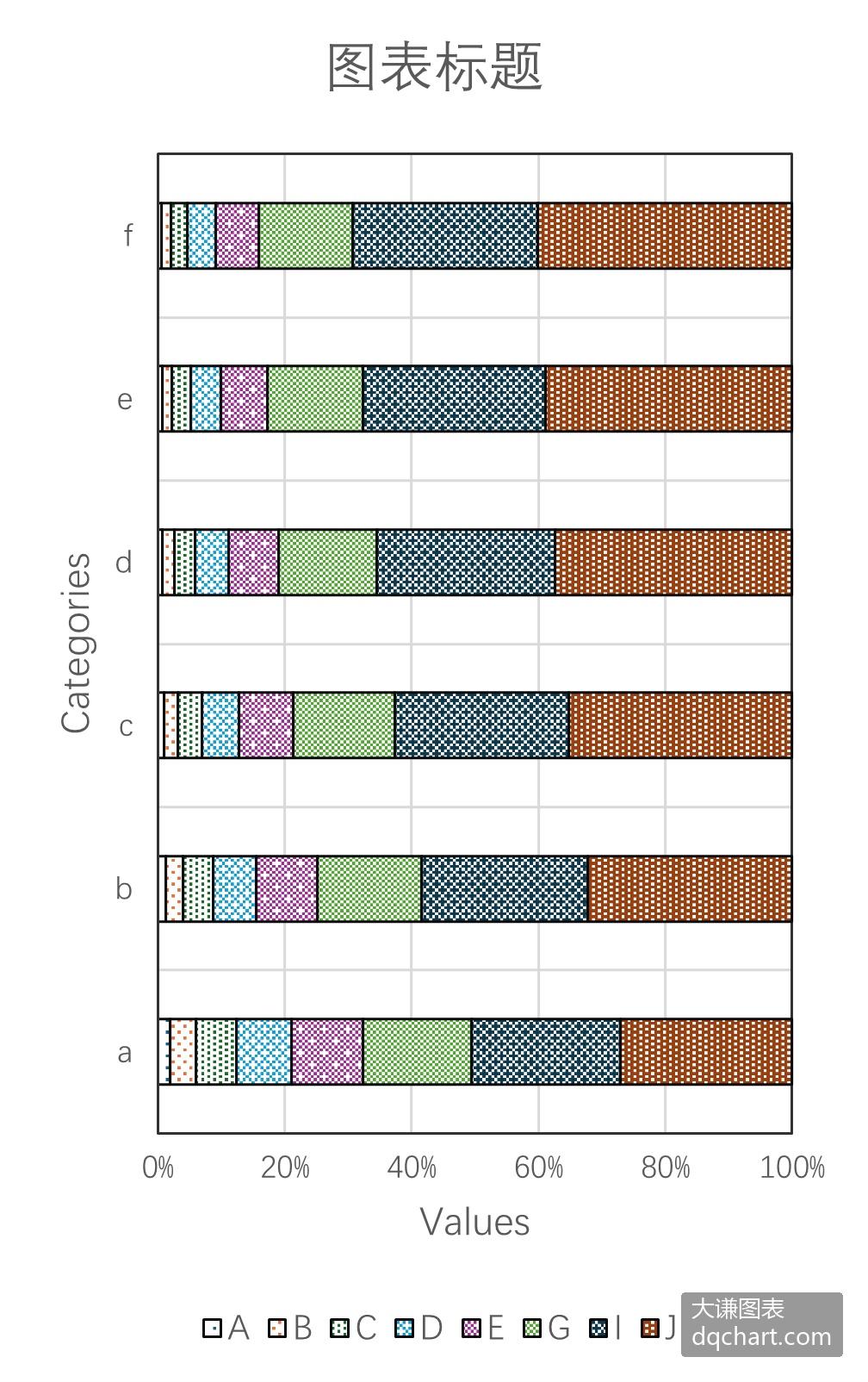

图案填充
纹理填充
图片填充
