高质量图表输出

图表的大小

图表的大小往往决定于图表坐标系所在绘图窗口的大小。常犯的错误是将图输出在默认大小的绘图窗口中，将图复制或保存出来后，粘贴或插入到Word文档中，然后调整图表到合适的大小。

这样做的结果，绘图时做的设置如字体大小、线宽等全变了，比如原来是8号字体，现在图片缩小后字体实际上变小了。所谓的属性设置，实际上因为后期图片大小的变动进入了不可控状态，属性值被改变了。

使用窗体对象的Position属性可以改变窗体的位置和大小。先把绘图窗口的大小确定下来，再设置图表中图形元素的属性才有效。比如用下面的代码用PaperUnits属性设置页面长度单位为磅，用Position属性设置当前窗口的大小为宽度300磅，高度200磅。

set(gcf,'PaperUnits','points','Position',[0 0 300 200])

不同期刊对图表的大小有自己的要求，请具体参阅。

字体设置

各种期刊对论文中文字的字体和字体大小都有要求，比如2-8磅等，最大不能超过12磅等。常见的英文字体有Arial, Times New Roman等。

字体设置需要注意的问题，第一就是图表大小要先确定下来，成图后图表大小不作改动或不作大幅改动。第二就是字体的风格要统一，不要使用过多的字体样式。

将图表保存为图片

使用print函数可以将MATLAB中生成的图表保存为指定格式的图片，比如，下面的语句将当前绘图窗口中的图表保存到D盘下的fig2.png图片文件。

print(gcf,['d:\fig2','.png'],'-dpng')

MARLAB R2020以上版本还可以使用exportgraphics函数将图表保存为图片文件。使用该函数的额外好处是保存的图片已经去除了图表四周的空白，省去了后期裁剪的麻烦。下面的代码用该函数将当前绘图窗口中的图表保存到D盘下的fig2.png文件。

exportgraphics(gcf,'d:\fig2.png','ContentType','image')

分辨率的设置

分辨率指一英寸内的像素点数。分辨率越高，即一英寸内的像素点数越多，图片越清晰。各种期刊对输出的图表有分辨率的要求，一般是DPI 300，灰度图片分辨率可以低一点，DPI 100~200。MATLAB中使用print函数可以指定输出图表到图片时的格式和分辨率。例如下面的代码将图表输出到D盘下的fig2.png文件，图片格式为.png，分辨率为DPI 300。

print(gcf,['d:\fig2','.png'],'-r300','-dpng')

MARLAB R2020以上版本还可以使用exportgraphics函数在保存图表到图片文件时指定分辨率。

exportgraphics(gcf,'d:\fig2.png','ContentType','image','Resolution',300)

矢量格式输出

矢量格式的图片在无限放大时不影响图形的精度，所以图片质量很高。MALAB支持多种图片矢量格式，如pdf,eps,svg等。可以用print函数和exportgraphics函数实现矢量格式输出。

如果MATLAB版本高于或等于R2020，建议使用exportgraphics函数将图表以矢量图形格式输出。使用这种方式输出，可以自动去除图表周围的空白。下面的语句将当前绘图窗口中的图表以pdf格式保存。

exportgraphics(gcf,'d:\fig2.pdf','ContentType','vector')

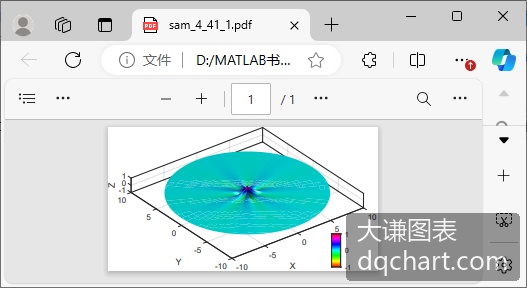

使用exportgraphics函数将图表以pdf格式输出后打开的效果如图1-56所示，图表四周的多余空白都已被裁剪掉了。

图1-56 用exportgraphics函数输出的pdf格式图表
